Арматура GFRP (стеклопластиковая полимерная арматура) благодаря своим ключевым преимуществам — лёгкости, высокой прочности, отличной коррозионной стойкости, низкой стоимости за весь срок службы и экологичности — постепенно становится качественной заменой традиционной стальной арматуры в гидроаккумулирующих электростанциях. Она уже широко применяется в ключевых элементах нескольких эталонных проектов гидроаккумулирующих электростанций Китая: панелях плотин, подземных камерах, основаниях турбин и других объектах.
ООО «Гуйчжоу Гуангри Технолоджи» (https://www.grfrp.ru/) производит арматуру GFRP/FRP (стеклопластиковую арматуру) следующих видов:
1.Ненасыщенная полиэфирная стеклопластиковая арматура
2.Эпоксидная стеклопластиковая арматура
3.Базальтовая стеклопластиковая арматура
Под любые размеры и технические требования предусмотрено индивидуальное изготовление.Если вам нужна арматура GFRP/FRP нужного типа — перейдите в конец статьи и свяжитесь с нами по электронной почте.

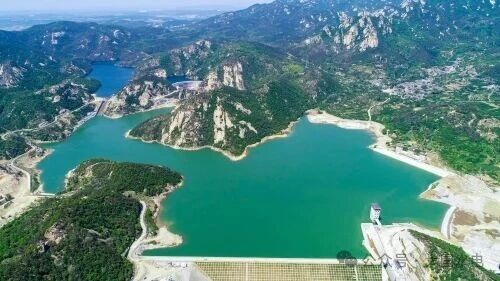

I. Гидроаккумулирующая электростанция Вэньдэнь (провинция Шаньдун, Китай)Проект-знак в отрасли, первая в мире плитно-валунная плотина с использованием арматуры GFRP.Общие сведения о проекте
Проект расположен в районе Вэньдэнь города Вэйхай провинции Шаньдун. Общая установленная мощность составляет 1,8 миллиона киловатт, на объекте смонтированы 6 реверсивных насосно?турбинных агрегатов мощностью по 300 000 киловатт каждый. В сентябре 2023 года была достигнута полная ввод всех агрегатов в эксплуатацию и запуск в генерацию электроэнергии.
Это гидроаккумулирующая электростанция с наибольшей установленной мощностью в провинции Шаньдун, а также пионерный проект в Китае по широкому применению арматуры GFRP в гидроаккумулирующих инженерных сооружениях.
Приложение: детали использования
1.Ключевые места применения: На всей площади сечения зон с низким геодезическим напряжением панелей плотин верхнего водохранилища щелочноустойчивая арматура GFRP используется вместо традиционной стальной арматуры. В дальнейшем область применения расширяется на панели верхнего и нижнего водохранилищ, обшивку хвостовых вод, передние бассейны входов/выходов воды и другие гидротехнические конструкции.
2.Масштаб применения: Площадь применения на панелях верхнего водохранилища составляет 40 600 квадратных метров, что составляет 82,52% от общей площади панелей. Общая площадь применения по всему проекту составляет около 49 200 квадратных метров, а общее количество использованной арматуры GFRP достигает около 600 тонн. Это первый в мире проект в отрасли гидроаккумулирующих электростанций с широким применением арматуры GFRP.
Технические особенности и результаты применения
1.Инновации в отрасли и разработка стандартов: Щелочноустойчивая арматура GFRPвпервые была введена в область гидроаккумулирующих электростанций. Была разработана инновационная схема армирования «стальная арматура + арматура GFRP», а также создана первая в отрасли методика монтажа щелочноустойчивой армированной арматуры GFRP-AR для панелей плотин. Это позволило заполнить технологический пробел в применении арматуры GFRP в сфере гидроаккумулирующих электростанций.
2.Значительная экономическая эффективность: По сравнению с традиционной схемой с применением стальной арматуры, прямые затраты на монтаж снизились на 2 421 100 юаней. Масса арматуры GFRPсоставляет всего 1/4 массы стальной арматуры, что значительно снижает затраты на ручной транспорт и монтаж. Эффективность работ увеличилась более чем на 30%, а срок монтажа панелей плотин существенно сокращен.

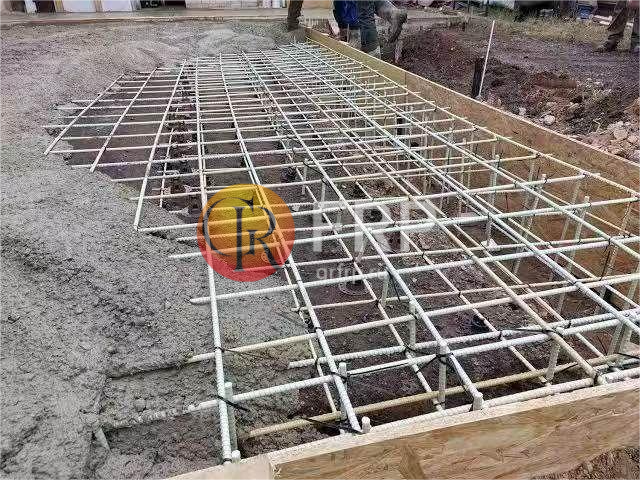

3.Пробивной результат по эксплуатационным характеристикам конструкции: Через 28 дней после заливки бетонных панелей результаты полевых испытаний показали отсутствие заметных структурных трещин. Количество трещин значительно меньше, чем у традиционных панелей с стальной арматурой. Высокая коррозионная стойкость полностью решает актуальную для отрасли проблему коррозии стальной арматуры в гидротехнических панелях, существенно повышая расчетный срок службы панелей плотин и безопасность их долгосрочной эксплуатации.

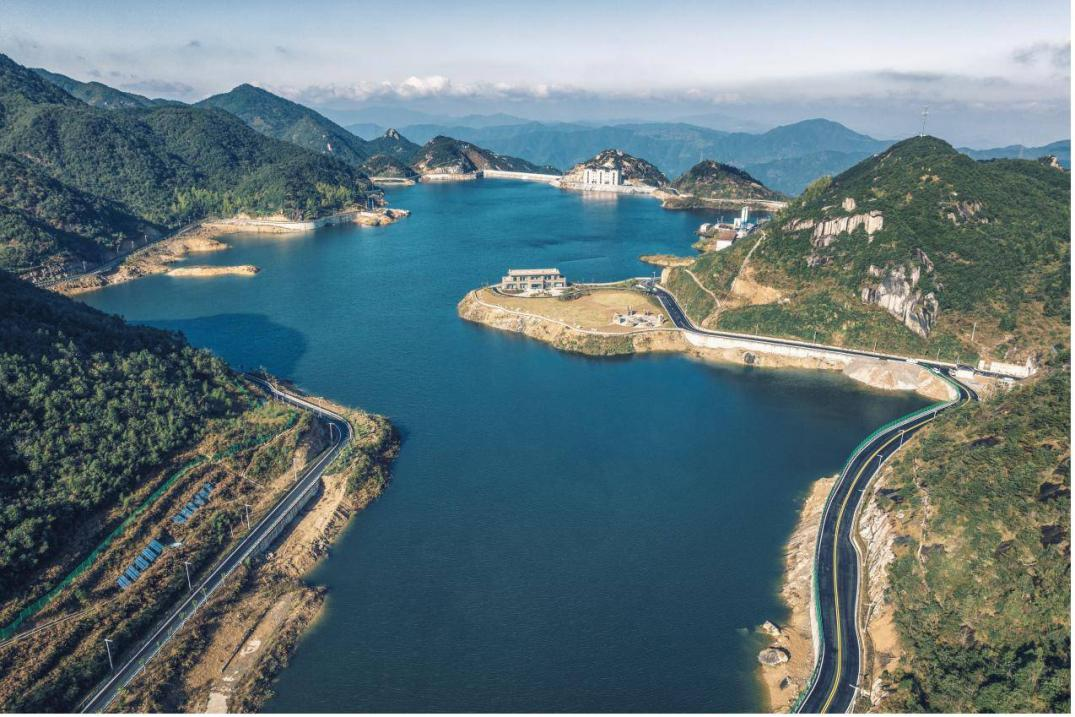

II.Гидроаккумулирующая электростанция Цзюньюнь (Чжэцзян, Китай)
Пионерный проект по инновационному применению [технологий] в подземных камерах
Общие сведения о проекте
Проект относится к ключевым строительным объектам плана «13-й пятилетки» Государственного энергетического управления Китая. Общая установленная мощность составляет 1,8 миллиона киловатт. Это центральный объект гидроаккумулирующих электростанций в рамках энергетической стратегической планировки Восточного Китая, выполняющий ключевые функции: регулирование пиковых нагрузок и покрытие недостатков мощности Zhejiang Power Grid, частотная и фазовая регулировка, а также обеспечение аварийного резерва.
Детали применения
1.Ключевые места применения: Основания 6 подземных тоннелей для шин электростанции. Тоннели для шин расположены на большой глубине под землей и являются «энергетическими артериями», соединяющими основное оборудование агрегатов. Их пространство узкое, а среда круглый год влажная и пыльная, поэтому к долговечности конструкционных материалов и удобству монтажа предъявляются очень высокие требования.
2.Инновации в применении: Для решения проблем монтажа в подземных камерах арматура GFRP используется на всей протяженности вместо традиционной стальной арматуры как армирование оснований. Была разработана инновационная технология соединения с помощью стальных U-образных скоб, которая заменила традиционный процесс вязки стальной арматуры.
Технические особенности и результаты применения
1.Значительное повышение эффективности монтажа
Прочность арматуры GFRP на растяжение превышает прочность традиционной стальной арматуры того же размера более чем в 2 раза, а масса составляет всего 1/4 от массы стальной арматуры. Это позволило увеличить эффективность транспортировки в узких подземных пространствах почти в 3 раза, существенно снизив трудоемкость для рабочих и риски при выполнении работ в тоннелях.
2.Комплексное улучшение долговечности

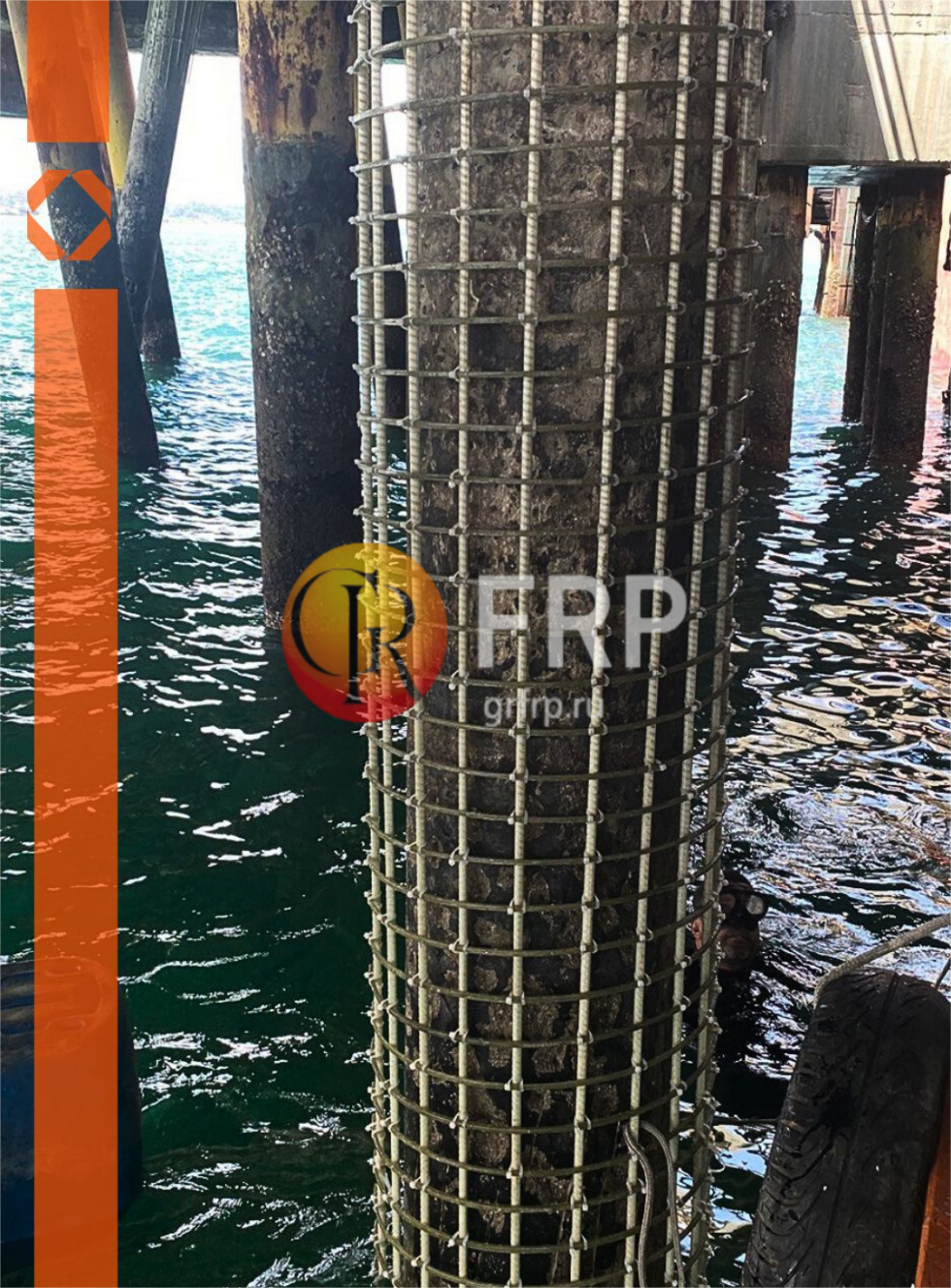

Высокая коррозионная стойкость арматуры GFRP идеально соответствует влажной подземной среде. Она полностью решает проблему коррозии традиционной стальной арматуры в подземных камерах и короткого срока службы конструкций, существенно увеличивая расчетный срок службы оснований тоннелей для шин и обеспечивая надежную гарантию долгой безопасной и стабильной эксплуатации электростанции.
Для более подробного разъяснения коррозионной стойкости арматуры GFRP перейдите по ссылке:
3.Инновации в технологиях: Технология соединения с помощью стальных U-образных скоб заменила традиционную вязку, упростив процессы монтажа в узких подземных пространствах. Это дополнительно ускорило темпы строительства и предоставило воспроизводимый пример-пояс для экологического и эффективного строительства подземных камер гидроаккумулирующих электростанций.

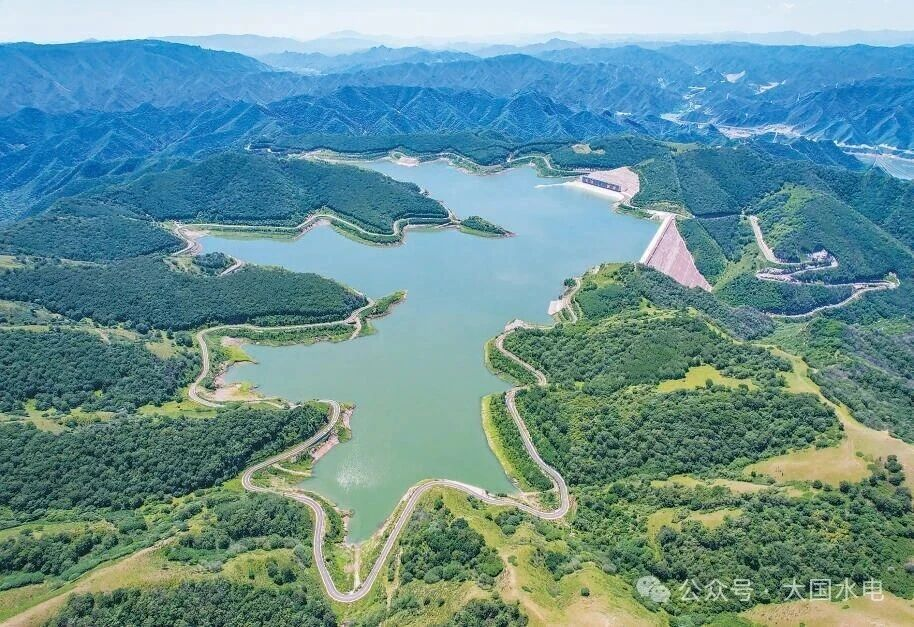

III. Гидроаккумулирующая электростанция Фэннин (Хэбэй, Китай)
Инновационное применение в области антивибрационной укрепления оснований агрегатов
Общие сведения о проекте
Общая установленная мощность проекта составляет 3,6 миллиона киловатт. Это гидроаккумулирующая электростанция с наибольшей установленной мощностью в мире на сегодняшний день, а также ключевая электростанция для регулирования пиковых нагрузок в электросети Пекин-Тяньцзинь-Хэбэй.
Детали применения
1.Ключевые места применения: Укрепление оснований основного оборудования. Размеры основания основного оборудования составляют 40 м × 30 м × 5 м. Оно должно выдерживать высокочастотные вибрационные нагрузки, возникающие при частых запусках и остановках агрегатов, а также постоянно подвергается риску коррозии хлоридами из-за просачивания воды из водохранилища. Традиционные основания из армоконкретного материала подвержены образованию трещин от вибрационной усталости и коррозии стальной арматуры.

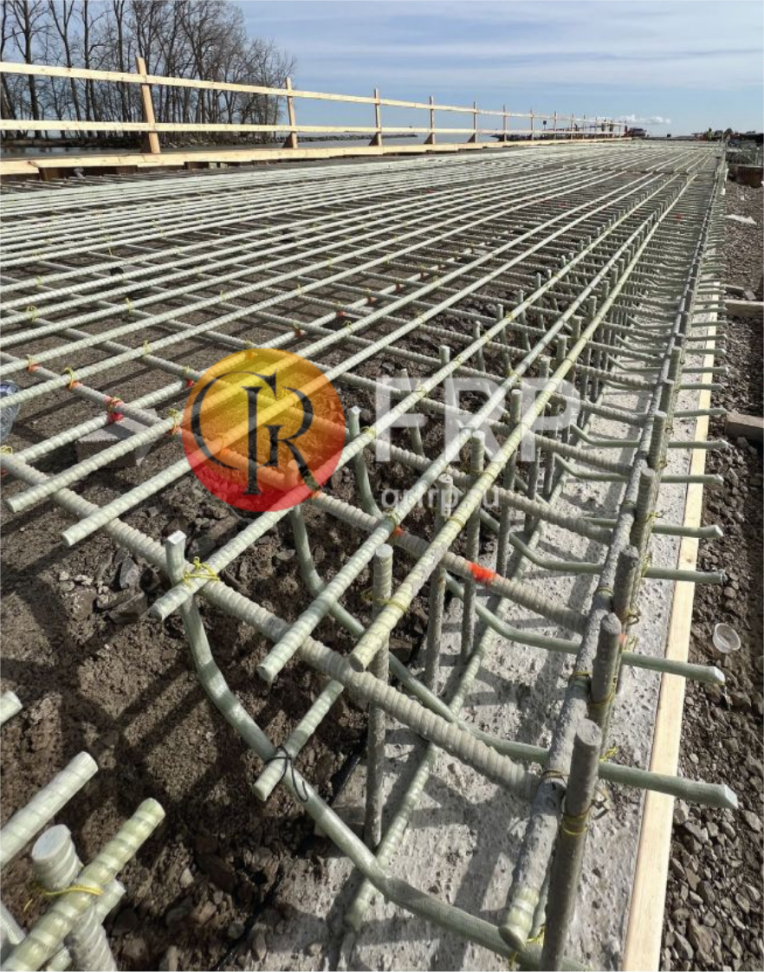

2.Схема применения: Используется высокопрочная сетка из GFRP, которая вместе с бетоном образует конструкцию «армирующий волоконный каркас». Эта сетка заменяет традиционные стальные арматурные сетки для антикритического и антивибрационного укрепления оснований.
Технические особенности и результаты применения
1.Прорыв по показателям антивибрационной и антикритической стойкости
За три года эксплуатации оснований основного оборудования не образовалось ни одной сквозной трещины. Амплитуда вибрации основания снизилась на 20%, что эффективно предотвратило распространение трещин при высокочастотных вибрациях и обеспечило точность и стабильность работы агрегатов.
2.Значительное повышение долговечности
Материал GFRP обладает крайне низкой проницаемостью для хлоридных ионов, идеально сопротивляясь коррозии от просачиваемой воды. Это полностью исключает деградацию конструкций, вызванную коррозией традиционной стальной арматуры, увеличивая расчетный срок службы оснований основного оборудования до более чем 60 лет и существенно снижая эксплуатационные расходы электростанции за весь цикл ее службы.
Для ознакомления с примерами применения арматуры GFRP в проектах морских дамб перейдите по ссылке:
IV. Детальные параметры арматуры GFRP ООО Гуйчжоу Гуангри Технолоджи

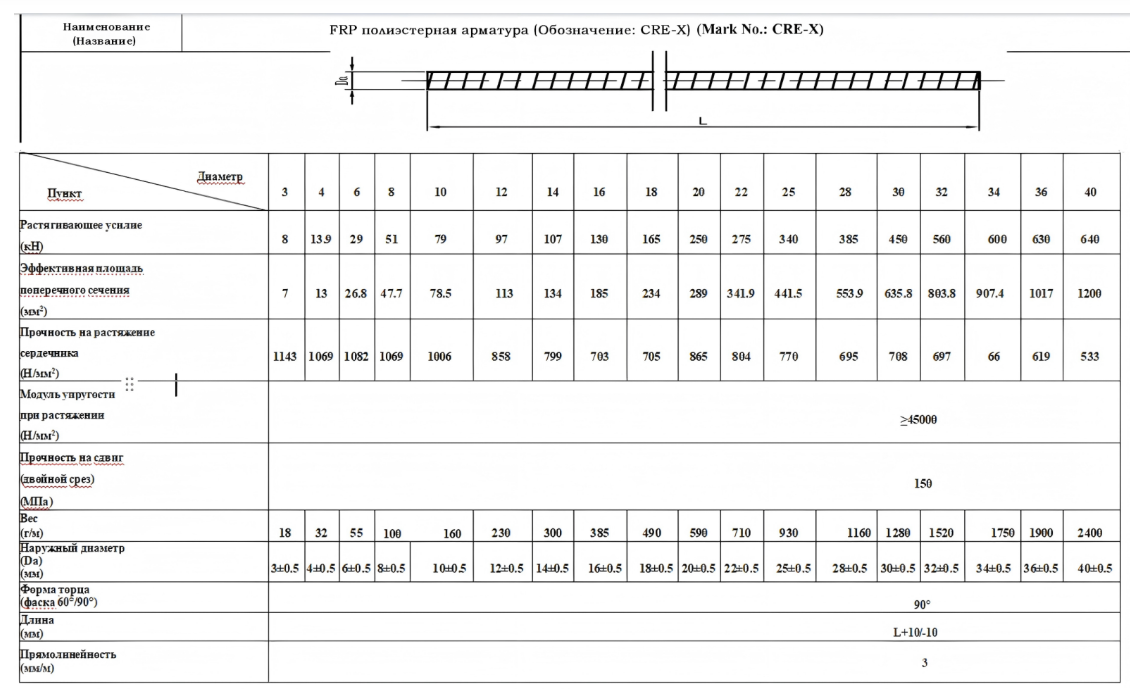

1.Арматура из непросвечиваемого стекловолокна (арматура GFRP/FRP)

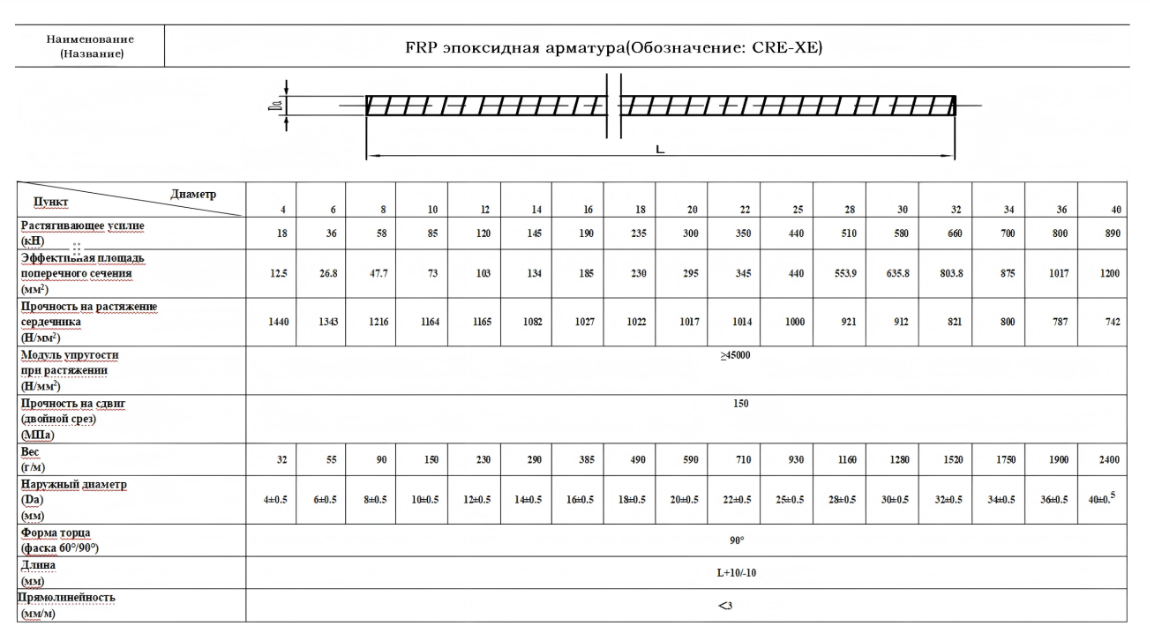

2.Арматура из эпоксидного волокна (арматура на эпоксидной основе GFRP/FRP)
