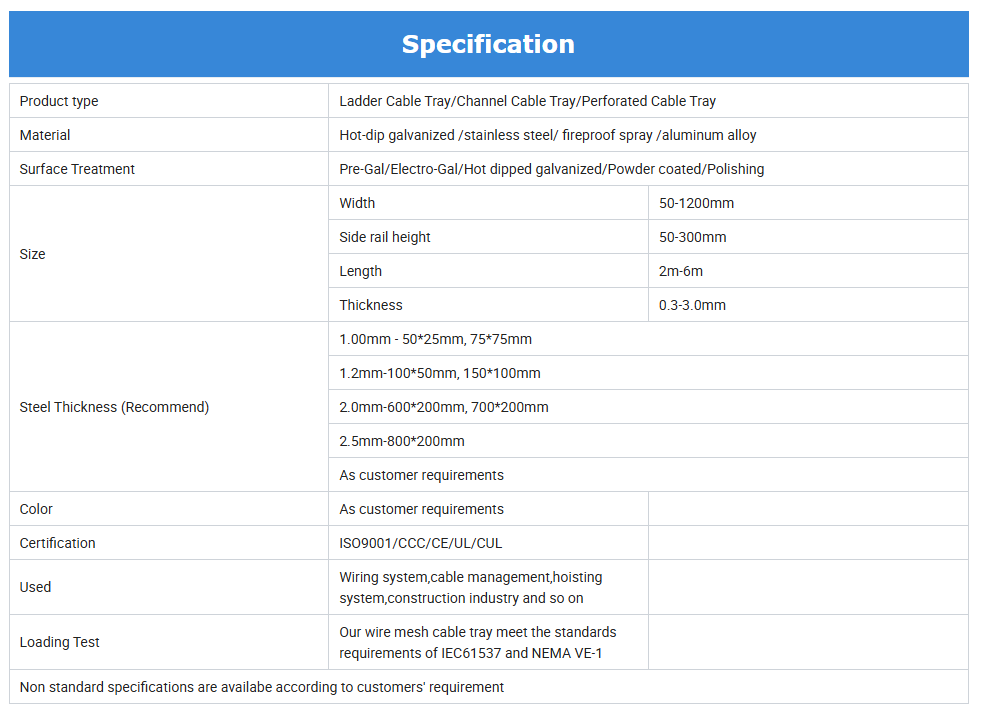

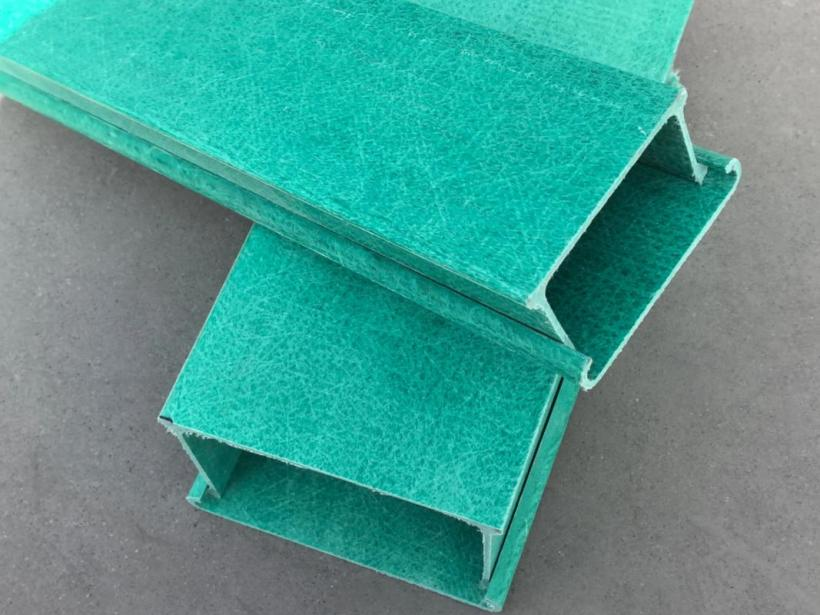

FRP-кабель-каналы, параметры и спецификации:
（Мы поддерживаем услуги индивидуального производства OEM/ODM, возможна настройка цвета и размеров）
Требования к установке:
Планирование трассы: Стеклопластиковые кабельные лотки являются частью кабельной инфраструктуры. Основное требование на этапе проектирования — определение оптимального маршрута прокладки. Он выбирается с учетом планировки здания, расположения других инженерных коммуникаций, удобства обслуживания и плотности кабельных потоков. В помещениях трассу лотков по возможности следует прокладывать вдоль стен, колонн, балок и перекрытий.
Расчет нагрузок: Производится расчет суммарной нагрузки от всех кабелей на погонный метр лотка, а также нагрузок на несущие конструкции (стойки, подвесы).
Определение параметров лотка: На основе количества, диаметра и расстояний между прокладываемыми кабелями определяются: тип лотка, его ширина, высота (глубина), количество ярусов, а также длина и шаг установки опорных кронштейнов и стоек.
Выбор метода крепления: В зависимости от условий на объекте выбирается способ фиксации лотков: подвесной, вертикальный, настенный (боковой) или комбинированный. Соединители и крепежные элементы обычно поставляются в комплекте. Кроме того, в соответствии с выбранной конструкцией лотка подбирается соответствующая крышка (заглушка).
Совместная прокладка с силовыми кабелями: При необходимости размещения в одном лотке с силовыми кабелями, силовые и слаботочные кабели должны быть разделены сплошной перегородкой.
Совместная прокладка слаботочных систем: При размещении слаботочных кабелей (систем связи, АСУТП и т.д.) в одном лотке с другими низковольтными кабелями, для слаботочных систем следует строго выбирать кабели с внешним экранирующим слоем для защиты от электромагнитных помех во избежание взаимных наводок.
Способы монтажа:
Кабельные лотки в основном изготавливаются из стали, алюминиевых сплавов или стеклопластика (FRP). Поверхность стальных лотков может обрабатываться различными способами: окраска, напыление пластика, электролитическое цинкование, горячее цинкование, порошковое напыление и др.
Монтаж кабельных лотков осуществляется преимущественно следующими способами:
Под потолком
Горизонтально и вертикально по стенам
Вдоль вертикальных кабельных шахт (стояков)
По полу (на специальных стойках)
Вдоль кабельных каналов и на опорах технологических трубопроводов.
Для монтажа используются готовые или изготовленные на месте опорные конструкции (кронштейны, подвесы). Крепление этих конструкций к основанию осуществляется преимущественно путем сварки к предварительно установленным закладным деталям или с помощью анкерных болтов.
Требования к монтажу стеклопластиковых кабельных лотков:
01. Температурные компенсаторы:
В прямых участках стеклопластиковых лотков длиной более 30 метров (или алюминиевых/стеклопластиковых - более 15 метров) должен устанавливаться температурный компенсатор (расширительный элемент). Кроме того, компенсирующее устройство необходимо в местах пересечения лотком деформационных швов зданий и сооружений.
02. Расположение опор (кронштейнов и подвесов):
Опорные конструкции должны устанавливаться в следующих местах:
2.1 На расстоянии 0.5 м от каждого конца соединительного элемента лотка.
2.2 С шагом 1.5–3 м на прямых участках.
2.3 В местах поворота трассы.
2.4 На вертикальных участках с шагом не более 1.5 м.
03. Требования к опорам:
Опоры (подвесы и кронштейны) должны устанавливаться строго вертикально, ровно, надежно, без перекосов.
04. Соединение лотков:

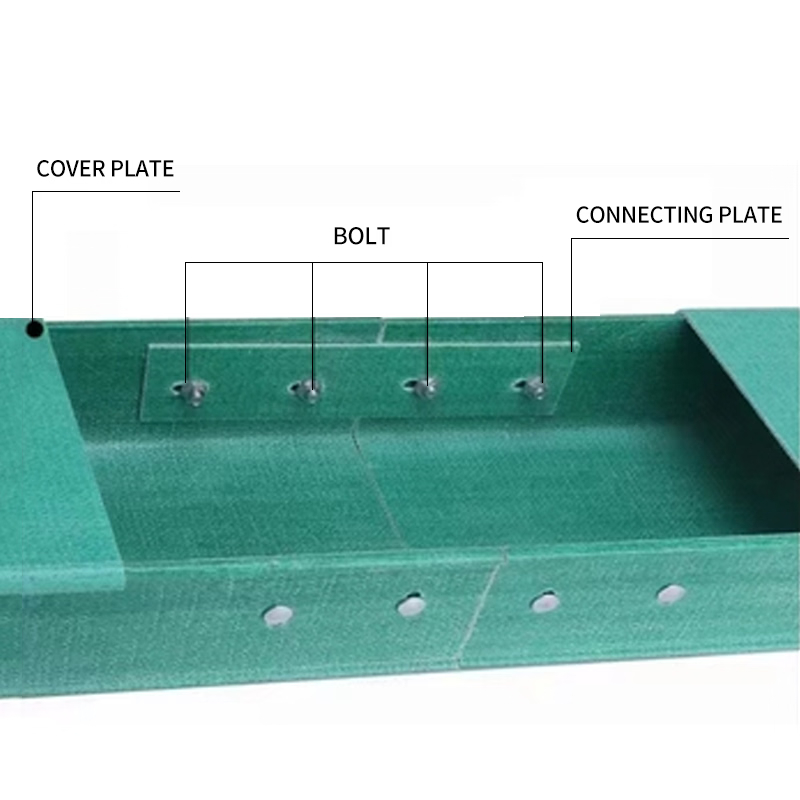

Болты на соединительных пластинах должны быть равномерно и полностью затянуты. Гайки должны располагаться с внешней стороны лотка.
05. Расположение относительно других коммуникаций:
Кабельные лотки должны прокладываться ниже трубопроводов с горючими/взрывоопасными газами и ниже теплопроводов.
06. Заземление (для металлических лотков):
Металлические лотки и их опорные конструкции должны быть заземлены или присоединены к нулевому защитному проводнику (PE) как минимум в двух точках по всей длине трассы.
07. Уравнивание потенциалов (для металлических лотков):
Каждая соединительная пластина между секциями металлических лотков должна крепиться как минимум двумя болтами с каждой стороны, оснащенными стопорными гайками или шайбами. Кроме того, с обеих сторон каждой соединительной пластины должна быть установлена перемычка для выравнивания потенциалов из медного проводника сечением не менее 4 мм2.
08. Допуски при монтаже:
Установка лотков должна соответствовать следующим допускам:
(1) Смещение оси лотка по горизонтали: не более 50 мм.
(2) Отклонение от горизонтали: не более 2 мм на 1 метр длины.
(3) Отклонение от вертикали: не более 3 мм.
Примечание: В строительных электроустановках чаще используются стальные лотки, тогда как неметаллические (для коррозионных сред) или алюминиевые более характерны для промышленных объектов. Поэтому для стальных лотков заземление/зануление критически важно для безопасности силовых цепей. В некоторых проектах по всей длине лотка в его дно укладывают защитную шину (PE) из меди или оцинкованной стали, которая электрически соединяется с лотком в нескольких точках на каждом участке. Это обеспечивает высоконадежную систему заземления, и в таких случаях проверка по пунктам 06 и 07 при приемке может не проводиться.
09. Минимальные расстояния до трубопроводов:
При прокладке кабельных лотков ниже трубопроводов с горючими/взрывоопасными газами и теплопроводов, если иное не указано в проекте, должны соблюдаться минимальные расстояния, регламентированные соответствующими нормативными документами.

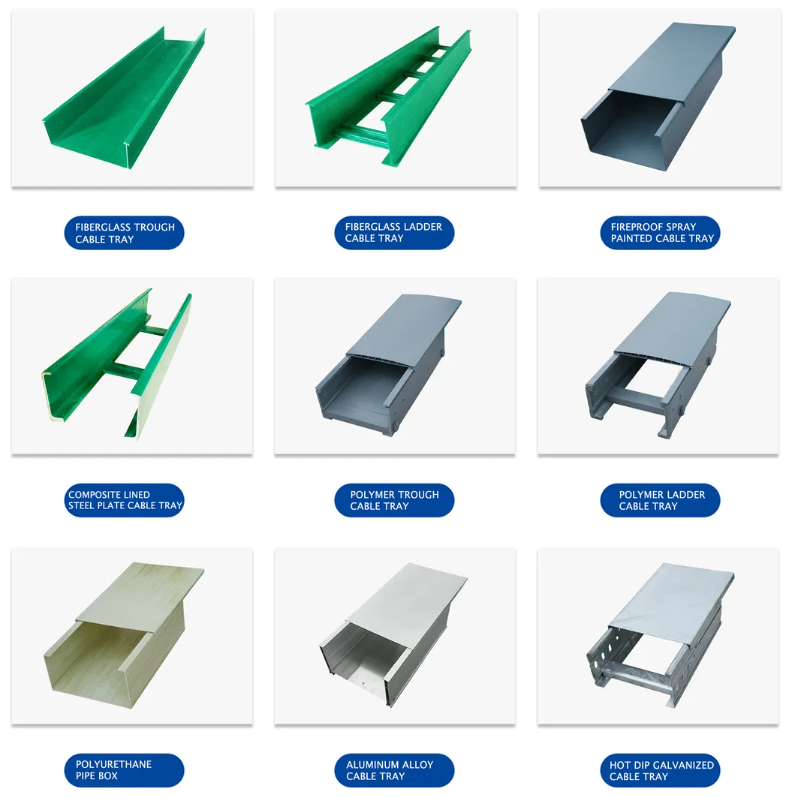

Доступны различные типоисполнения для широкого спектра применений
Стеклопластиковые кабельные лотки обладают широкой областью применения, высокой прочностью, малым весом, рациональной конструкцией, доступной стоимостью, длительным сроком службы, отличной коррозионной стойкостью, простотой монтажа, гибкостью прокладки кабелей, соответствием стандартам установки и эстетичным внешним видом. Они обеспечивают удобство при модернизации объектов, расширении кабельных систем, а также их техническом обслуживании и ремонте.
