Стеклопластиковый композит, он же стекловолокно-армированный пластик (FRP), — это высокопроизводительный композиционный материал, состоящий из стекловолокна и полимерной матрицы на основе смолы. Он обладает множеством преимуществ: высокая прочность, малый вес, коррозионная стойкость, устойчивость к старению, простота монтажа и др. Благодаря этим свойствам материал нашёл инновационное применение в укреплении откосов земляного полотна и водоотводных сооружениях.

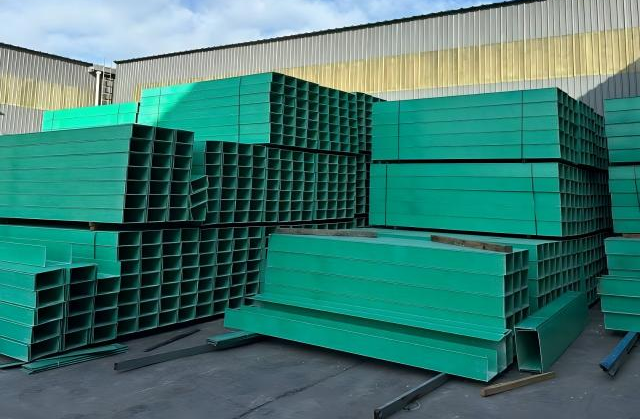

Стеклопластиковый кабельный лоток — это, говоря простым языком, кабельный лоток, изготовленный из стеклопластика (FRP — армированного волокном пластика). По сути, это конкретное применение стеклопластика в системах прокладки и поддержки кабелей.
Стеклопластиковые кабельные коробы изготавливаются методом однократного прессования из полиэфирных смол с высокой огнестойкостью, высокоплотного стекловолокна и высокопрочных современных материалов. Изделия обладают следующими характеристиками: защита кабелей, высокая электроизоляция, механическая прочность, коррозионная стойкость, устойчивость к кислотам и щелочам, атмосферостойкость, огнестойкость и самозатухаемость, широкий диапазон рабочих температур (от ?50 °C до +60 °C), нетоксичность, отсутствие запаха, малый вес (как правило, в 4 раза легче стальных кабельных лотков и в 10 раз легче бетонных), удобство монтажа, низкая стоимость установки, длительный срок эксплуатации, а также антивандальные свойства.
I. Преимущества стеклопластиковых кабельных лотков
1.Высокие электроизоляционные свойства и атмосферостойкость. Во влажно-тёплых условиях не подвергаются окислительной коррозии, не обесцвечиваются, не требуют окрашивания и специального ухода, устойчивы к воздействию молний.
2.Коррозионная стойкость. Не подвергаются разрушающему воздействию 10%-ного раствора серной кислоты, 20%-ного раствора азотной кислоты и 50%-ного раствора уксусной кислоты при длительном воздействии.
3.Устойчивость к механическим ударам с восстановлением формы. После ударного воздействия обладают высокой упругостью и восстанавливают исходную форму. Прочность при растяжении и изгибе составляет свыше 600 МПа. Усталостная прочность примерно в 50 раз выше, чем у стали.
4.Высокая механическая прочность, отличная коррозионная стойкость, повышенная атмосферостойкость, эстетичный внешний вид, удобство монтажа, длительный срок эксплуатации. Поверхность гладкая и привлекательная, не подвержена обесцвечиванию.
II. Стеклопластиковые кабельные лотки vs традиционные металлические лотки (стальные / алюминиевые)
III. Основные технические параметры стеклопластиковых лотков производства Гуангри
| Наименование продукции | Кабельный лоток из стеклопластика (FRP — Fiberglass Reinforced Plastic) |
| Изображение продукции |
|
| Категория | Параметр | Значение |
|---|---|---|
| Конструктивные и эксплуатационные характеристики | Материал | Композит на основе стекловолокна и ненасыщенной полиэфирной смолы. Содержит антипирены и добавки против старения. |
| Цвет | Зелёный или по индивидуальному заказу | |
| Технология производства | Пултрузия (непрерывное экструзионное формование) | |
| Особенности | Коррозионная стойкость, электрическая изоляция, малый вес, высокая прочность | |
| Технические параметры изделия | Прочность при растяжении | 258 МПа |
| Прочность при изгибе | 373 МПа | |
| Ударная вязкость (Изода / Шарпи) | 159 кДж/м² | |
| Прочность при сжатии | 397 МПа | |
| Прочность при сдвиге | 37,6 МПа | |
| Кислородный индекс | 22,3 % |

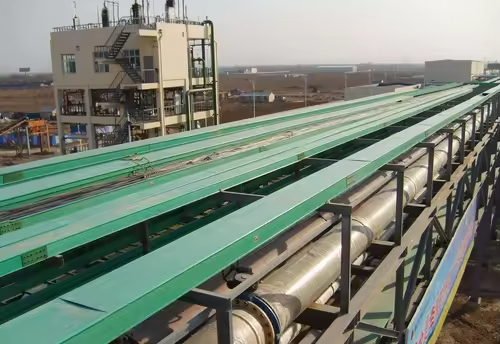

IV. Рекомендуемые области применения стеклопластиковых кабельных лотков
Агрессивные среды: химические производства, гальванические цехи, очистные сооружения, прибрежные зоны и районы с повышенной солевой нагрузкой.
Повышенные требования к электроизоляции: объекты, требующие совместной прокладки силовых и слаботочных кабелей, места с риском электромагнитных помех.
Взрывоопасные и огнеопасные зоны: объекты, где недопустимо искрообразование при монтаже, — нефтегазовая отрасль и другие производства с высоким риском возгорания и взрыва.

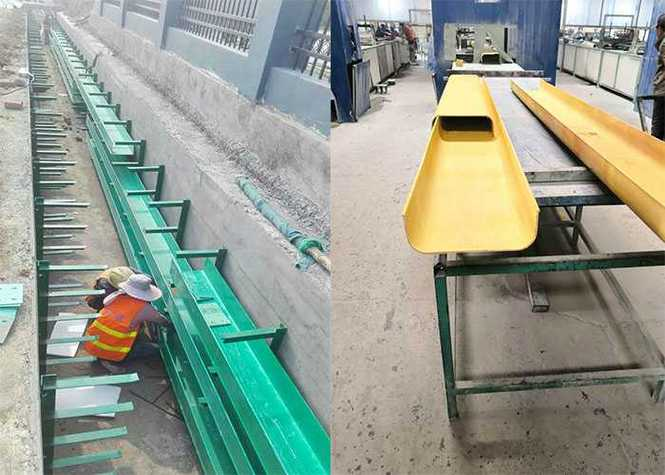

V. Требования к монтажу стеклопластиковых кабельных лотков
Стеклопластиковые кабельные лотки являются составной частью кабельно-проводной разводки. В настоящее время отсутствуют специализированные нормативные документы по их применению; типоразмеры и конструктивные исполнения у различных производителей не унифицированы. В связи с этим при проектировании и подборе лотков следует учитывать типы и количество кабелей каждой электрической системы и выбирать соответствующие лотки.
(1) Определение маршрута: на основании плана расположения помещений здания с учётом размещения систем кондиционирования и электрических сетей, удобства обслуживания, а также плотности прокладки кабелей определяется оптимальный маршрут прокладки кабельных лотков. Внутри помещений рекомендуется прокладывать лотки вдоль стен, колонн, балок и перекрытий. При использовании инженерных коллекторов лотки следует размещать параллельно трубопроводам — сбоку или сверху от них. Следует стремиться к тому, чтобы спуски и ответвления кабелей не пересекались. При отсутствии возможности крепления к существующим конструкциям устанавливаются самостоятельные опорные стойки.
(2) Расчёт нагрузки: определяется масса кабелей на единицу длины вдоль продольного сечения магистрального участка кабельного лотка.
(3) Определение ширины лотка: на основании количества прокладываемых кабелей, их диаметра и расстояния между ними определяются тип и размер лотка, длина консолей, длина и шаг опорных стоек, ширина и количество ярусов.
(4) Определение способа монтажа: в зависимости от условий объекта выбирается способ крепления — подвесной, вертикальный, настенный или комбинированный. Соединительные и крепёжные элементы, как правило, поставляются в комплекте. Кроме того, в зависимости от конструкции лотка подбираются соответствующие крышки.
(5)По результатам проектирования разрабатываются планы и разрезы кабельных лотков, для сложных участков — пространственные (3D) схемы, а также составляется спецификация материалов.
2.При совместной прокладке с силовыми кабелями силовые и слаботочные кабели должны размещаться по разные стороны лотка с разделением перегородкой.
3.При совместной прокладке слаботочных кабелей с другими кабелями низкого напряжения необходимо строго соблюдать требование применения слаботочных кабелей с наружным экранирующим покровом во избежание взаимных помех.
Стеклопластиковый композит, благодаря своим уникальным свойствам и преимуществам, демонстрирует широкие перспективы применения в укреплении откосов земляного полотна, электромонтажных объектах и водоотводных сооружениях.
