Стеклопластиковая решетка – это сетчатое изделие, изготовленное методом композитного формования на основе стекловолокна как армирующего материала и смолы как матрицы. Благодаря своим свойствам – малому весу при высокой прочности, коррозионной стойкости, электрической изоляции – она получила широкое применение в различных отраслях. Ниже компания Гуанчжоу Гуанри Технолоджи (https://www.grfrp.ru/) подробно рассмотрит три аспекта: технологию производства, контроль качества и области применения.
I. Технология производства стеклопластиковой решетки
Технология производства стеклопластиковой решетки разрабатывается с учетом свойств материалов и требований к эксплуатационным характеристикам продукции. В настоящее время основные технологии включают формования под прессом, вытяжное формование, а традиционной является ручное наложение смолы и стекловолокна (которая постепенно заменяется). Детали изложены ниже:
1. Формование под прессом (самое распространенное)
Формование под прессом – это технология, при которой материал отверждается и формется под действием давления и температуры в пресс-форме, подходящая для серийного производства, обеспечивающая высокую монолитность продукции.
Этапы производства:
1.Подготовка пресс-формы: Используются металлические пресс-формы (например, стальные), конструкция сетки проектируется согласно размерам решетки (диаметр отверстий, толщина). Поверхность пресс-формы полируется и покрывается отделительным составом (для удобства последующего извлечения изделия).
2.Дозировка и смешивание компонентов: Смола (например, непросвечивающая полиэфирная смола, виниловая смола) смешивается с отвердителем, ускорителем, наполнителем (например, карбонатом кальция) по заданной пропорции, при необходимости добавляется пигмент для окрашивания.
3.Наложение стекловолоконных слоев: Стекловолоконные войлоки (короткорезанные, повышающие монолитность) и стекловолоконные нити (непрерывные, увеличивающие прочность) укладываются в пресс-форму по проектному количеству слоев, обеспечивая равномерное покрытие сеточной зоны стекловолокном.
4.Пропитка смолой и прессование: Подготовленная смола равномерно заливается на стекловолоконные слои, затем осуществляется механическое прессование (например, вакуумное или плоское) для полной пропитки стекловолокна смолой, удаления воздушных пузырей и обеспечения плотности материала.
5.Отверждение и формование: Пресс-форма помещается в печь для отверждения, где материал нагревается при температуре 60-80 °C в течение 2-4 часов (точное время корректируется в зависимости от толщины изделия) для сшивания и отверждения смолы; после отверждения изделие естественно охлаждается до комнатной температуры.
6.Извлечение из пресс-формы и финишная обработка: Решетка извлекается из пресс-формы, обрезаются крайние заусенцы, осуществляется проверка и ремонт поверхностных дефектов (например, воздушных пузырей, сколов углов).
Особенности:
Продукция имеет стабильную конструкцию и равномерные механические свойства, возможно производство решеток с различными диаметрами отверстий (например, 25×25 мм, 50×50 мм) и толщиной (25-50 мм), технология подходит для крупносерийного промышленного производства.
Ламинирование методом вытягивания (для сборных решёток)
Ламинирование методом вытягивания — это непрерывный технологический процесс, при котором материал протягивается через форму и одновременно отверждается. Сначала изготавливаются ?ребра? решётки (поперечные и продольные стержни), после чего они соединяются между собой путём склеивания или сварки для формирования готовой решётки.
Этапы производства:
- Тяговое подача стекловолокна: Крупные стекловолоконные нити (непрерывные безсвитковые) подаются с помощью катушкодержателя, пропускаются через ванну для пропитки смолой (содержащую смолу и отвердитель) для полной пропитки.
- Предварительное формование и отверждение: Пропитанное стекловолокно поступает в пресс-форму для предварительного формования (для первоначального придания поперечного сечения, например, прямоугольного, Т-образного), затем в нагретую пресс-форму (120-150 °C) и при тяге тягательного устройства непрерывно отверждается, образуя линейный профиль (поперечные или продольные бары решетки).
- Режка и сборка: Отвержденные профили нарезаются по заданной длине, поперечные и продольные бары крест-накрест собираются в сетчую конструкцию методом склеивания смолой или механической сварки (например, термоплавковой сварки).
- Повторное отверждение: Собранная решетка подвергается низкотемпературному отверждению (50-60 °C) в течение 2 часов для обеспечения прочности склеенных мест.
- Формование методом ручной укладки (мало распространено, постепенно выводится из эксплуатации)
Формование методом ручной укладки — это технология, при которой волокна и смола наносятся и уплотняются слой за слоем вручную. Данный метод применяется преимущественно для мелкосерийного производства решёток нестандартной формы.
Технологический процесс:
На подготовленную форму вручную наносится слой смолы, затем укладывается стеклоткань или стеклоровинг, после чего материал прокатывается роликом для удаления воздушных пузырей. Операция повторяется до достижения требуемой толщины. После этого изделие подвергается естественному отверждению при комнатной температуре (обычно в течение 24 ч), после чего производится демонтаж с формы и механическая доводка.
Недостатки:
— Высокая зависимость от квалификации персонала;
— Низкая стабильность качества (возможны образования воздушных включений, неравномерное распределение волокон);
— Низкая производительность;
— Применяется исключительно для изготовления единичных или мелкосерийных заказов по индивидуальным чертежам.
II. Контроль качества стеклопластиковой решетки
Качество стеклопластиковой решетки (FRP/GFRP) напрямую влияет на ее срок службы и безопасность эксплуатации, поэтому требует строгого контроля по трем направлениям: качество сырья, технологические параметры, испытание эксплуатационных характеристик готовой продукции.
1. Контроль качества сырья
- Смола: Должна соответствовать отраслевым стандартам (например, непросвечивающая полиэфирная смола по ГОСТ Р 54930-2012 (аналог GB/T 8237)), основные контролируемые показатели: сухой остаток (≥65%), вязкость (500-1500 мПа·с при 25 °C), коррозионная стойкость (по отношению к конкретным средам, например, кислотам и щелочам).
- Стекловолокно: Стекловолоконные нити/войлоки должны быть бескислотными (контент щелочи ≤0,8%) для обеспечения прочности и водостойкости (кислотное стекловолокно легко корродирует под действием воды), длина короткорезанных войлоков должна быть равномерной (обычно 50 мм).
- Добавки: Отвердитель и ускоритель должны быть совместимы с смолой (например, метилэтилкетонпероксид и кобальтовый ускоритель), чтобы избежать недостаточного отверждения из-за слишком быстрой или медленной реакции.
2. Контроль технологических параметров
- Параметры отверждения: При формовании под прессом температура отверждения должна быть равномерной (разница температур ≤5 °C), время отверждения – достаточным (чтобы избежать «неполного отверждения»); при вытяжном формовании скорость тяги должна быть стабильной (обычно 0,5-2 м/мин) и соответствовать скорости отверждения.
- Контент стекловолокна: Доля стекловолокна должна контролироваться в пределах 30-50% (при низком содержании недостаточная прочность, при высоком – плохая адгезия смолы), контроль осуществляется методом взвешивания или обжига (определение остатка стекловолокна после обжига смолы).
- Контроль воздушных пузырей: На стадии прессования необходимо обеспечить равномерное давление (0,2-0,5 МПа) для удаления воздушных пузырей (содержание пузырей ≤3%), в противном случае снизится несущая способность изделия.
Подробные параметры стеклопластиковой решетки по ссылке:
3. Испытание эксплуатационных характеристик готовой продукции
- Внешний вид: Поверхность должна быть ровной, без трещин, сколов углов и явных воздушных пузырей (диаметр отдельного пузыря ≤5 мм, количество не более 3 штук на квадратный метр), цвет равномерный (разница цвета △E ≤3).
- Механические свойства:
- Несущая способность: испытание по стандарту GB/T 21140, равномерная нагрузка на решетку толщиной 25 мм должна составлять ≥5 кН/м² (при использовании как рабочая платформа);
- Изгибочная прочность: ≥100 МПа (в сухом состоянии), ≥80 МПа (в влажном состоянии после погружения в воду в течение 24 часов);
- Прочность на удар: ≥20 кДж/м² (испытание на удар по системе простой балки).
- Коррозионная стойкость: После погружения в 20% раствор серной кислоты или 20% раствор гидроксида натрия в течение 30 дней потеря массы должна составлять ≤5%, сохраненная прочность – ≥80%.
- Точность размеров: погрешность толщины ±1 мм, погрешность диаметра отверстий ±2 мм, погрешность диагонали ≤5 мм (для решетки 1×1 м).
III. Области применения стеклопластиковой решетки
Ключевые преимущества стеклопластиковой решетки (стекловолоконной решетки) – коррозионная стойкость, малый вес (плотность 1,8-2,0 г/см³, только 1/4 от стали), электрическая изоляция (не проводит электричество и магнитное поле), легкость резки и монтажа – поэтому она широко применяется в следующих отраслях:
Подробная страница стеклопластиковой решетки компании Гуанри Технолоджи по ссылке:
Подробная страница стеклопластиковой решетки компании Гуанри Технолоджи по ссылке:
1. Химическая промышленность и экологическая сфера (основная область применения)

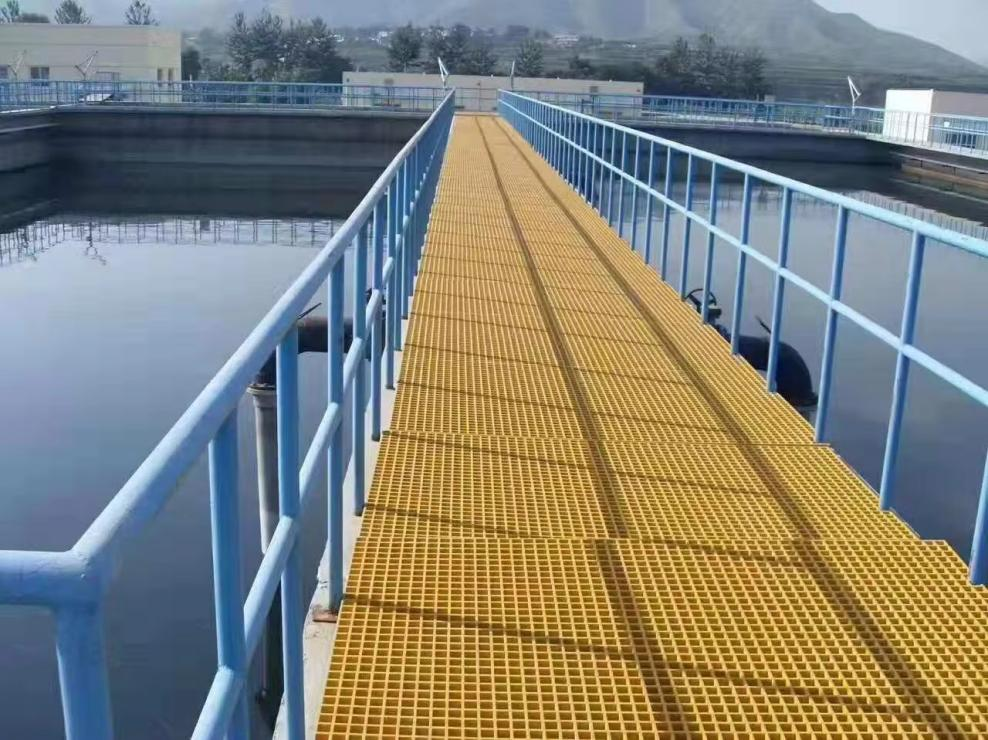

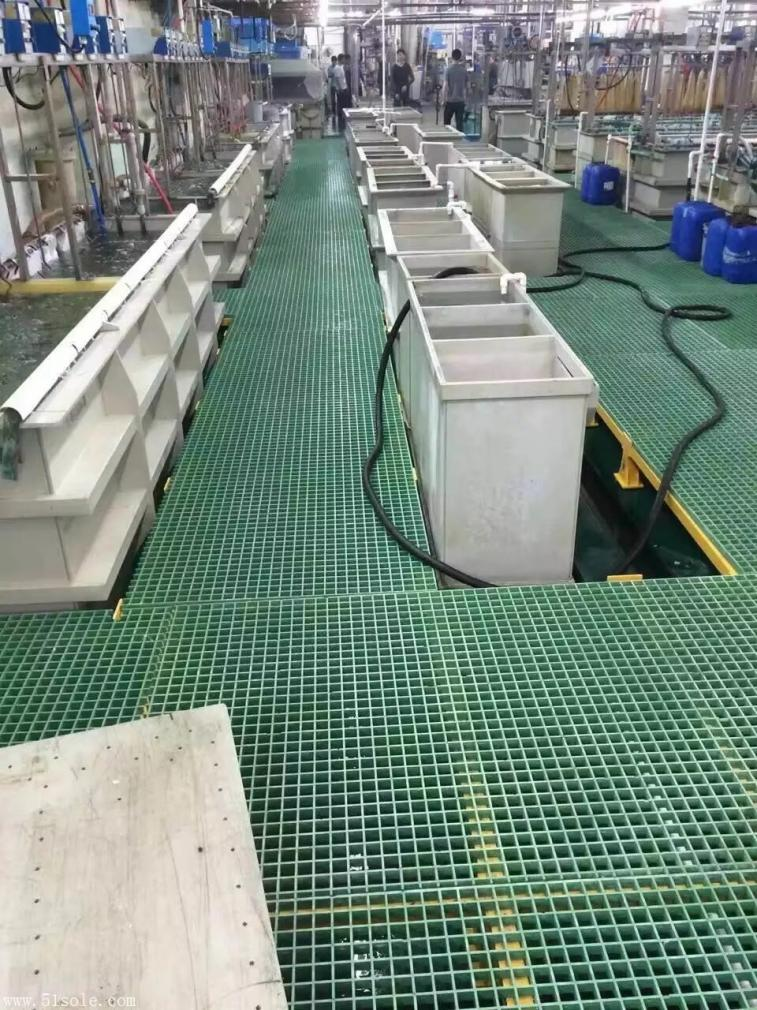

- Сценарии использования: Рабочие платформы химических заводов, крышки аэрационных бассейнов на станциях очистки сточных вод, проходы по отстойникам, напольные решетки в зонах установки кислотных и щелочных резервуаров.
- Преимущества: Стойкость к кислотам, щелочам и органическим растворителям (лучше, чем сталь и дерево), отсутствие необходимости регулярного антикоррозионного окрашивания (снижение расходов на обслуживание).
2. Муниципальное хозяйство и общественные объекты
- Сценарии использования: Крышки городских канализационных люков (замена чугунных, антикража и малый вес), крышки дренажных каналов в зелёных зонах, деревянные дорожки в парках, напольные решетки на полигонах утилизации бытовых отходов.
- Преимущества: Малый вес (удобство ручной транспортировки и монтажа), противоскользящая поверхность (возможна специальная обработка, коэффициент трения ≥0,6), отсутствие застоя воды (сетчатая конструкция обеспечивает быструю дренаж).
3. Энергетика и телекоммуникации
- Сценарии использования: Крышки кабельных каналов на подстанциях, рабочие платформы в распределительных пунктах, напольные решетки в технических помещениях телекоммуникационных базовых станций.
- Преимущества: Электрическая изоляция (поверхностное сопротивление ≥10¹² Ом, исключение поражения электрическим током), отсутствие магнитной проводимости (не нарушает сигналы), устойчивость к старению (без коррозии при длительной эксплуатации).
4. Транспортная отрасль
- Сценарии использования: Проходы по причальным эстакадам, напольные решетки на парковках (для нагрузки от автомобилей), рабочие платформы на верхней части цистерн, крышки дренажных каналов в метрополитенских туннелях.
- Преимущества: Устойчивость к ударам (не ломается при прокатке автомобилей), стойкость к коррозии морской водой (применение на причалах), малый вес (снижение нагрузки на несущую конструкцию).
5. Строительство и сельское хозяйство
- Строительство: Подвесные потолки производственных цехов (малый вес, снижение нагрузки на перекрытия), ступени лестниц (противоскользящая поверхность), напольные решетки в санузлах (дренаж и защита от сырости).

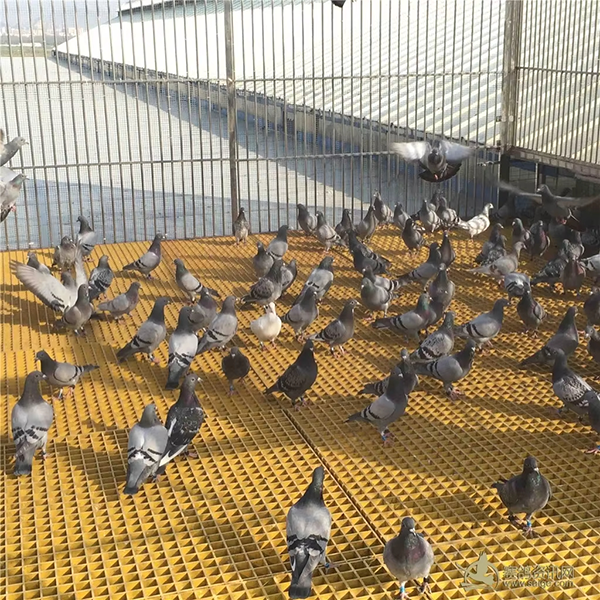

- Сельское хозяйство: Крышки водоемов для разведения рыбы и креветок (коррозионная стойкость и удобство наблюдения), проходы в теплицах (стойкость к коррозии под действием удобрений).
