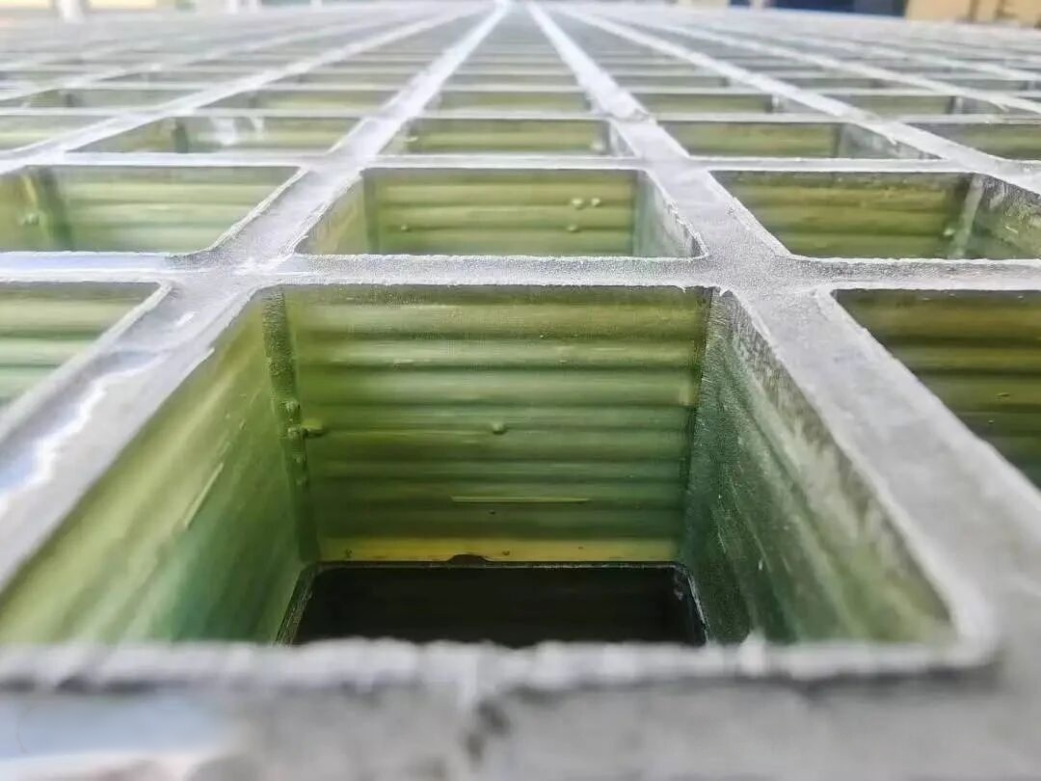

Стеклопластиковая решётка — это изделие с сетчатой структурой, изготовленное методом композитного формования на основе стекловолокна в качестве армирующего материала и смолы в качестве матрицы. Благодаря таким характеристикам, как малый вес, высокая прочность, коррозионная стойкость и электроизоляционные свойства, она находит широкое применение в различных отраслях. Ниже подробно рассматриваются три аспекта: технология производства, контроль качества и области применения.
I. Технология производства стеклопластиковых решёток
Технология производства стеклопластиковых решёток разрабатывается с учётом свойств материалов и требований к эксплуатационным характеристикам продукции. В настоящее время основными технологиями являются формование (литьё под давлением) и пултрузия; к традиционным относится ручное формование (постепенно вытесняемое). Подробное описание приведено ниже:
1. Технология формования (литьё под давлением) — наиболее распространённая
Формование — это технология, при которой материал подвергается давлению и нагреву в пресс-форме для отверждения. Подходит для серийного производства, продукция отличается высокой монолитностью.
Этапы:
Подготовка пресс-формы: применяется металлическая пресс-форма (например, стальная); сетчатая структура проектируется в соответствии с размерами решётки (диаметр ячейки, толщина). Поверхность пресс-формы подвергается полировке и нанесению разделительного состава (для облегчения последующего извлечения изделия).
Подготовка и смешение компонентов: смола (например, ненасыщенная полиэфирная смола, винилэфирная смола) смешивается в определённой пропорции с отвердителем, ускорителем, наполнителем (например, карбонатом кальция); при необходимости добавляются пигменты (для колеровки).
Укладка стекловолокна: стекловолокнистый мат (рубленый мат — для повышения монолитности) и стекловолокнистая пряжа (непрерывная пряжа — для повышения прочности) укладываются в пресс-форму слоями в соответствии с проектным количеством, при этом обеспечивается равномерное покрытие волокном всей сетчатой зоны.
Пропитка смолой и подача давления: подготовленная смола равномерно заливается на слои волокна; посредством механического давления (вакуумное разрежение или прессование плитой) смола полностью пропитывает волокно, удаляются воздушные пузыри, обеспечивается плотность материала.
Отверждение: пресс-форма направляется в камеру полимеризации, где при температуре 60–80 °C осуществляется нагрев в течение 2–4 часов (точное время корректируется в зависимости от толщины) для сшивания и отверждения смолы; после отверждения — естественное охлаждение до комнатной температуры.
Извлечение из формы и доводка: решётка извлекается из пресс-формы, обрезаются кромочные заусенцы, проводится осмотр и устранение дефектов поверхности (пузыри, сколы).

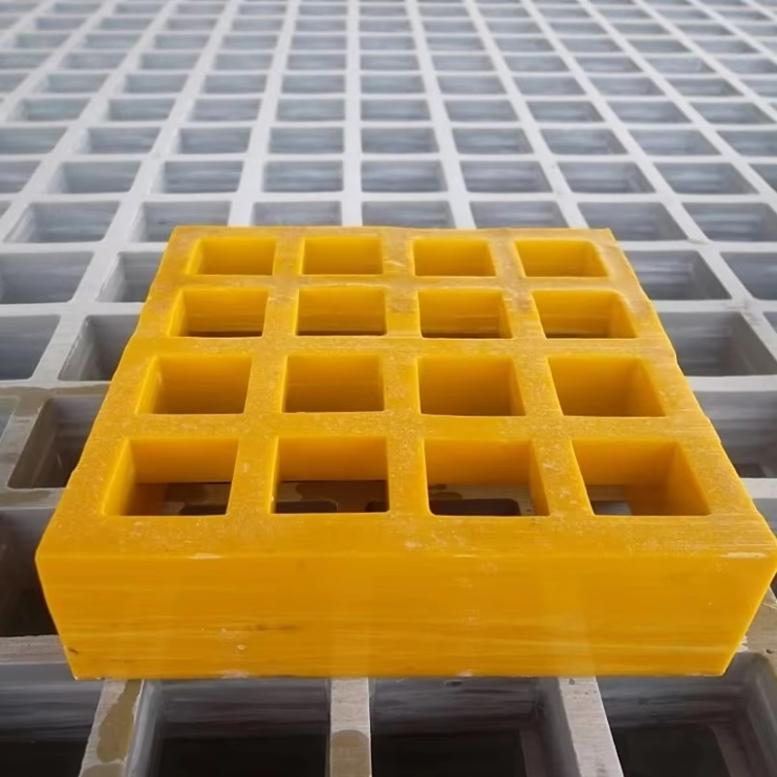

Особенности: продукция отличается стабильной структурой и равномерными механическими свойствами; возможно производство решёток с различным размером ячейки (например, 25×25 мм, 50×50 мм) и толщиной (25–50 мм); технология пригодна для крупносерийного промышленного производства.
2. Пултрузионная технология (для сборных решёток)
Пултрузия — это технология непрерывного вытягивания материала через пресс-форму для его отверждения. Сначала изготавливаются ?рёбра? решётки (поперечные и продольные стержни), которые затем склеиваются или свариваются в готовое изделие.
Этапы:
Протяжка волокна: ровница из стекловолокна (непрерывная безвитковая пряжа) протягивается через прямоточную раму и проходит через ванну с пропиточной смолой (содержащую смолу и отвердитель) для полной пропитки.
Предварительное формование и отверждение: пропитанное волокно поступает в предформовочную матрицу (для первоначального придания профиля — прямоугольного, Т-образного и т.д.), а затем — в нагреваемую пресс-форму (120–150 °C); под действием тягового механизма осуществляется непрерывное отверждение с образованием линейного профиля (поперечного или продольного стержня решётки).
Резка и сборка: отверждённый профиль нарезается по заданной длине; поперечные и продольные стержни перекрёстно собираются в сетчатую структуру методом склеивания смолой или механической сварки (например, термоплавкой сваркой).
Повторное отверждение: собранная решётка подвергается повторному отверждению при пониженной температуре (50–60 °C) в течение 2 часов для обеспечения надёжности соединений.
Особенности: высокая производительность (непрерывный процесс), повышенная прочность рёбер (сильная ориентация волокон), однако монолитность сборных решёток несколько уступает формованным; технология оптимальна для сценариев, требующих высокой прочности каждого отдельного стержня.

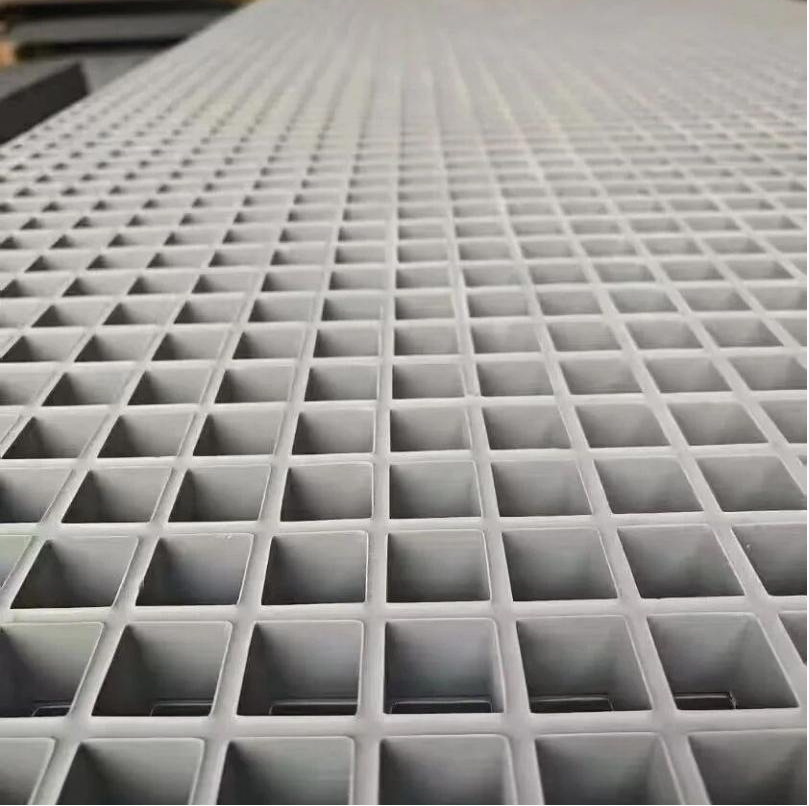

3. Технология ручного формования (малораспространённая, постепенно вытесняемая)
Ручное формование — это технология послойной ручной укладки и уплотнения волокна со смолой; применяется для мелкосерийного производства и изготовления решёток нестандартной формы.
Этапы: вручную наносится слой смолы на пресс-форму, укладывается слой стеклоткани / стекломата, уплотняется валиком (для удаления пузырей); укладка повторяется до достижения проектной толщины; естественное отверждение (24 часа при комнатной температуре), затем — извлечение из формы и доводка.
Недостатки: зависимость от ручного труда, низкая стабильность качества (склонность к образованию пузырей, неравномерному распределению волокна), низкая эффективность; применяется только для индивидуального мелкосерийного производства.
II. Контроль качества стеклопластиковых решёток
Качество стеклопластиковых решёток непосредственно влияет на срок их службы и безопасность эксплуатации; необходим строгий контроль по трём направлениям: исходные материалы, параметры технологического процесса, испытания готовой продукции.
1. Контроль качества исходных материалов
Смола:
Должна соответствовать отраслевым стандартам (например, ненасыщенная полиэфирная смола — ГОСТ/GB/T 8237); основные показатели контроля: сухой остаток (≥65%), вязкость (500–1500 мПа·с при 25 °C), коррозионная стойкость (к конкретным средам, например, кислотам и щелочам).
Стекловолокно:
Стекловолокнистая пряжа / мат должны быть бесщелочными (содержание щёлочи ≤0,8%) для обеспечения прочности и водостойкости (щелочное волокно подвержено коррозии под воздействием воды); длина рубленых волокон должна быть равномерной (обычно 50 мм).
Вспомогательные компоненты:
Отвердитель и ускоритель должны быть совместимы со смолой (например, метилэтилкетонпероксид с кобальтовым ускорителем) во избежание слишком быстрой или слишком медленной реакции, приводящей к дефектам отверждения.
2. Контроль параметров технологического процесса
Параметры отверждения: При формовании температура отверждения должна быть равномерной (разброс температур ≤5 °C), а время — достаточным (для исключения «недоотверждения»); при пултрузии скорость протяжки должна быть стабильной (обычно 0,5–2 м/мин) и согласована со скоростью отверждения.
Содержание волокна: Доля стекловолокна должна находиться в пределах 30–50% (при более низком содержании — недостаточная прочность, при более высоком — ухудшение адгезии смолы); контроль осуществляется методом взвешивания или методом прокаливания (после выжигания смолы измеряется остаток волокна).
Контроль пузырей: На этапе прессования необходимо обеспечить равномерность давления (0,2–0,5 МПа) и удаление воздушных пузырей (допустимая пористость ≤3%), в противном случае несущая способность снижается.
3. Испытания готовой продукции
Внешний вид: Поверхность ровная, без трещин, сколов, видимых пузырей (диаметр единичного пузыря ≤5 мм, не более 3 шт. на 1 м²), цвет равномерный (различие цвета ΔE ≤3).
Механические свойства:
- Несущая способность: по ГОСТ/GB/T 21140 — равномерно распределённая нагрузка для решётки толщиной 25 мм должна составлять ≥5 кН/м² (при использовании в качестве платформы);
- Прочность на изгиб: ≥100 МПа (в сухом состоянии), ≥80 МПа (во влажном состоянии — после выдержки в воде 24 часа);
- Ударная вязкость: ≥20 кДж/м² (испытание на консольном образце с надрезом).
Коррозионная стойкость: После выдержки в 20%-ном растворе серной кислоты или 20%-ном растворе гидроксида натрия в течение 30 дней — потеря массы ≤5%, сохранение прочности ≥80%.
Точность размеров: Отклонение по толщине ±1 мм, отклонение по размеру ячейки ±2 мм, отклонение по диагонали ≤5 мм (для решётки 1 м × 1 м).

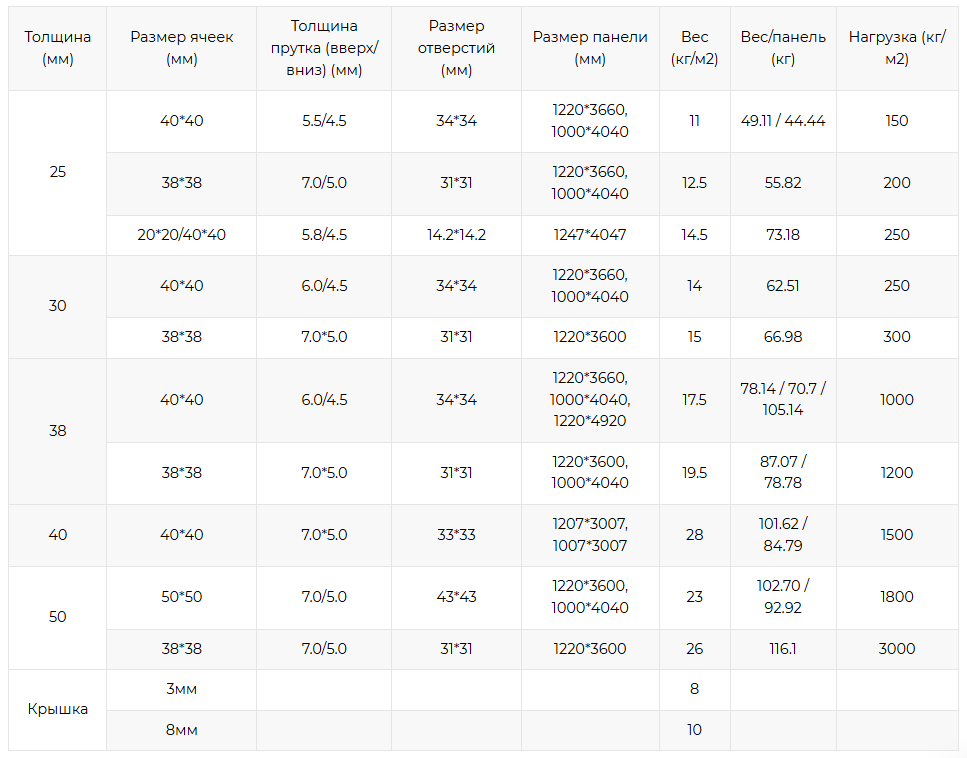

III. Параметры стеклопластиковых решёток «Гуйчжоу Гуангри»
Для получения дополнительных моделей и цветов стеклопластиковых решёток, пожалуйста, свяжитесь с нами:
Электронная почта:info@lightsunfrp.com
- Телефон: +86-15089178426
- WhatsApp: +8615089178426
ООО «Гуйчжоу Гуангри Технолоджи» предоставляет услуги OEM/ODM!
Подробнее о конкретной продукции — стеклопластиковых решётках:

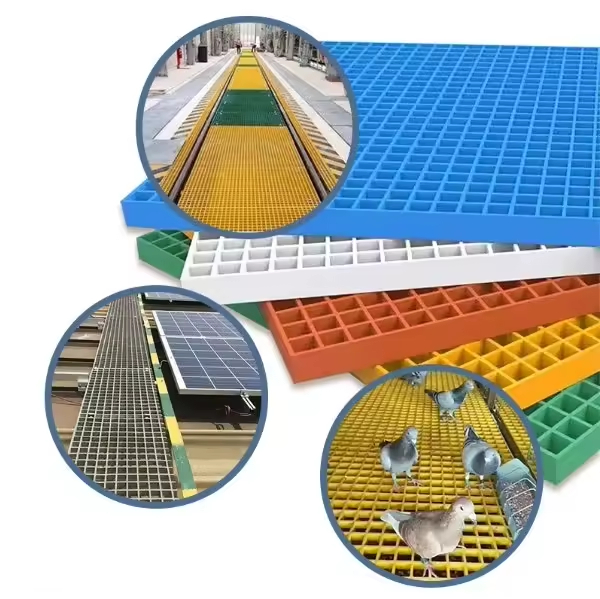

IV. Области применения стеклопластиковых решёток
Основные преимущества стеклопластиковой решётки — коррозионная стойкость, малый вес (плотность 1,8–2,0 г/см3, что составляет всего 1/4 от массы стали), электроизоляция (не проводит электрический ток, не обладает магнитными свойствами), простота резки и монтажа. Благодаря этим качествам она широко применяется в следующих областях:
1. Химическая промышленность и экология (основная область применения)

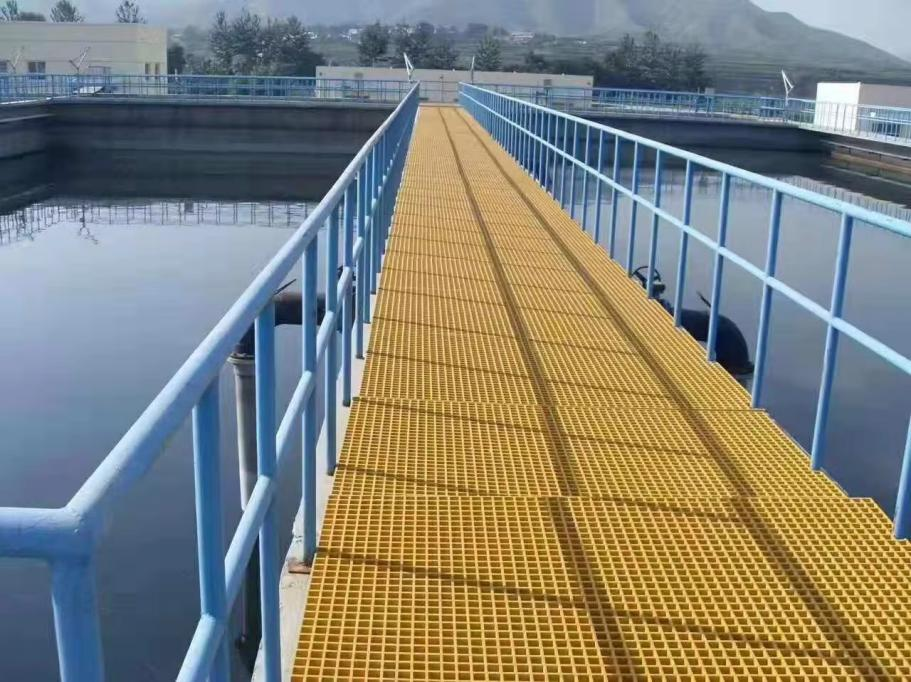

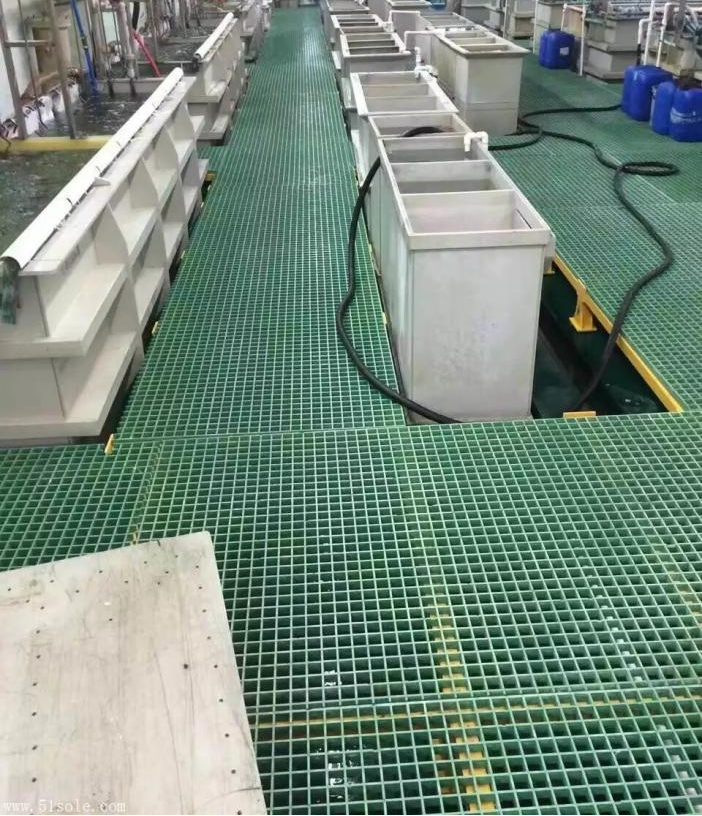

Объекты: рабочие площадки на химических предприятиях, крышки аэрационных резервуаров на очистных сооружениях, проходы в отстойниках, напольные решётки в зоне хранения кислот и щелочей.
Преимущества: устойчивость к кислотам, щелочам и органическим растворителям (превосходит сталь и древесину); отсутствие необходимости в регулярном нанесении антикоррозийного покрытия (снижение затрат на обслуживание).
2. Муниципальное хозяйство и объекты общественного назначения
Объекты: крышки городских канализационных люков (альтернатива чугуну — защита от краж и лёгкий вес), крышки дренажных лотков в озеленённых зонах, настилы парковых дорожек, напольные решётки мусороперегрузочных станций.
Преимущества: малый вес (удобство ручной транспортировки и монтажа), противоскользящие свойства (поверхность может быть обработана для антискольжения, коэффициент трения ≥0,6), отсутствие застоя воды (сетчатая структура обеспечивает быстрый отвод).
3. Электроэнергетика и телекоммуникации
Объекты: крышки кабельных каналов подстанций, рабочие площадки распределительных устройств, напольные решётки в машинных залах телекоммуникационных базовых станций.
Преимущества: электроизоляция (поверхностное сопротивление ≥10¹² Ом — исключение риска поражения электрическим током), отсутствие магнитных свойств (не создают помех для сигнала), устойчивость к старению (отсутствие коррозии при длительной эксплуатации).
4. Транспортная отрасль
Объекты: проходные дорожки портовых причальных эстакад, напольные решётки парковок (рассчитанные на нагрузку от автотранспорта), рабочие площадки на крышах цистерн для перевозки нефтепродуктов, крышки дренажных лотков в тоннелях метрополитена.
Преимущества: ударопрочность (устойчивость к нагрузке от проезда транспорта), коррозионная стойкость к морской воде (для портовых объектов), малый вес (снижение нагрузки на несущие конструкции).
5. Строительство и сельское хозяйство
Строительство: подвесные потолки в промышленных зданиях (малый вес — снижение нагрузки на перекрытия), ступени лестниц (противоскользящие), напольные решётки в санузлах (отвод воды, защита от влаги).
Сельское хозяйство: крышки бассейнов для содержания животных (например, для выращивания рыбы и креветок — коррозионная стойкость и удобство наблюдения), проходы в теплицах (устойчивость к воздействию удобрений).
