-
-
-
WhatsApp

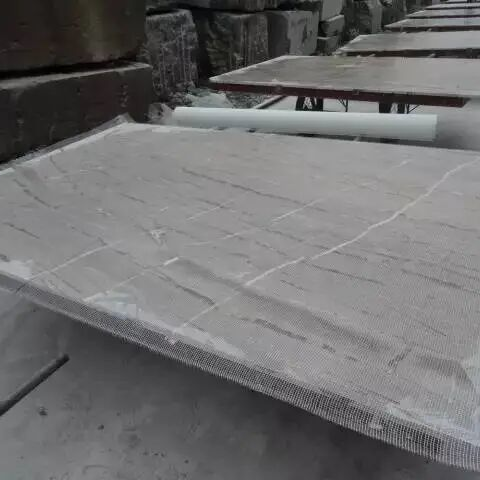

Мрамор в настоящее время занимает очень большую долю в использовании натурального камня, особенно в сфере внутренней отделки, где он практически «держит половину рынка». Это объясняется тем, что если отвлечься от проблемы трещин, его твердость значительно ниже, чем у гранита. Вдобавок, рисунок и цветовая гамма мрамора гораздо богаче и разнообразнее, чем у гранита, а текстура — выразительнее, что приводит к более широкому применению мрамора по сравнению с гранитом в интерьерной каменной отделке. Однако из-за геологических факторов, условий формирования и особенностей собственной внутренней структуры, мрамор обладает множеством трещин. У некоторых сортов мрамора (таких как «Золотой паук», «Испанский травертин», «Старый травертин», «Шахрисабз») трещин ещё больше. Если перед обработкой не применить технологические методы для укрепления мрамора, его обработка становится практически невозможной. Даже будучи обработанными, после длительной транспортировки, погрузочно-разгрузочных и монтажных работ мраморные плиты могут треснуть или получить повреждения.
В технологии укрепления мрамора, помимо смолы, существует еще один очень распространенный и абсолютно необходимый материал — армирующая сетка. Не стоит недооценивать этот материал: он незаменим при укреплении мрамора и вносит неоценимый вклад! Совместное действие сетки и смолы позволяет увеличить прочность мрамора в местах трещин, предотвратить его разлом, а в случае раскалывания — за счет прочности сетки удержать фрагменты от падения и разрушения. Использование сетки также повышает качество ремонта трещин смолой, обеспечивая сохранность изделий при длительной транспортировке, перемещении и монтаже. Одним словом, стеклосетка является крайне важным и незаменимым материалом при ремонте и укреплении мрамора.

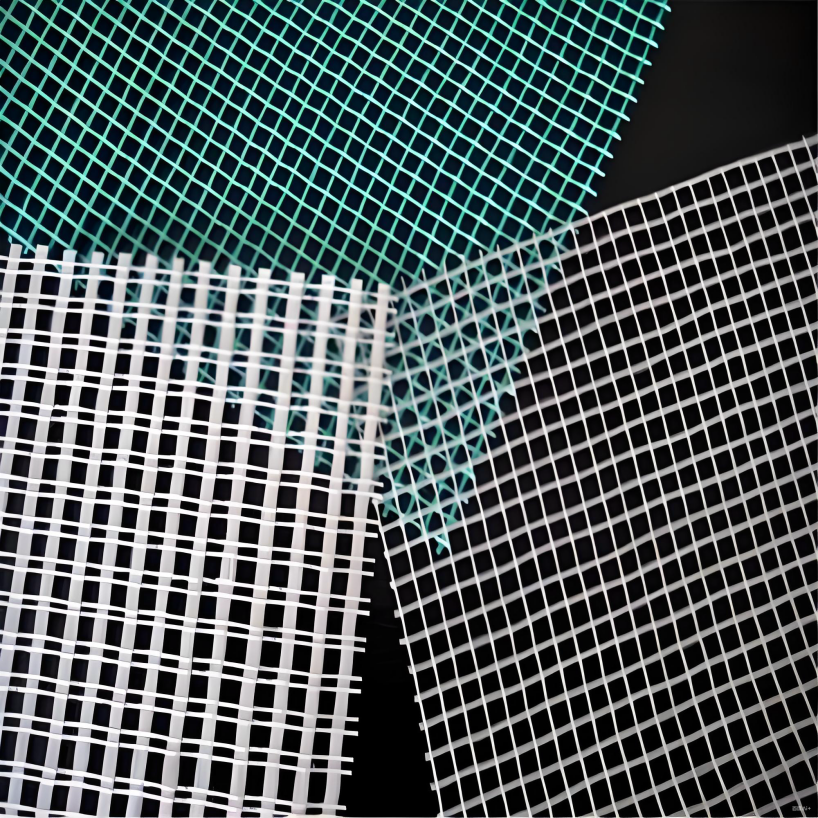

Рис. 2
1.Стекловолокно: Характеристики и свойства
Стекловолокно (англ. glass fiber) — это высокоэффективный неорганический неметаллический материал, получаемый путём плавления, экструзии и вытягивания стекла в волокна. Основной состав включает алюминий, кальций, магний и боросиликатные композиции, с возможным добавлением других компонентов для модификации свойств. Диаметр волокон составляет от нескольких до десятков микрон. Выпускается в виде непрерывных нитей или отрезных волокон. Материал хрупкий, но обладает чрезвычайно высокой прочностью на растяжение, устойчив к высоким температурам и коррозии, отличается хорошими звуко- и теплоизоляционными свойствами. Применяется для производства стеклоткани и широко используется в качестве изоляционных, шумопоглощающих и теплоизоляционных материалов; также служит армирующим каркасным материалом в комбинации со смолами, цементом и другими компонентами для создания композитов, таких как стеклопластик, армированный пластик, стеклофибробетон, а также в производстве оптических волокон.
Особенности стеклосетки: Преимущества стекловолокна: отличные изоляционные свойства, высокая термостойкость, хорошая коррозионная стойкость, высокая механическая прочность. Недостаток: хрупкость, относительно низкая износостойкость.
(1) Высокая прочность на разрыв, низкое удлинение (около 3%).
(2) Высокий модуль упругости, отличная жесткость.
(3) Большое относительное удлинение в пределах упругости в сочетании с высокой прочностью на разрыв, что обеспечивает высокое поглощение ударной энергии.
(4) Являясь неорганическим волокном, не поддерживает горение, обладает высокой химической стойкостью.
(5) Низкое водопоглощение.
(6) Отличная стабильность размеров и термостойкость.
(7) Хорошая обрабатываемость: может производиться в виде ровинга, жгутов, матов, тканей и других форм.
(8) Низкая стоимость.
(9) Трудногорючее, при очень высоких температурах плавится, образуя стеклянные шарики.
2. Классификация стеклосеток
(1) По диаметру волокна (в микрометрах, мкм):
Грубое волокно: диаметр отдельной нити обычно 30 мкм.
Первичное волокно: диаметр отдельной нити более 20 мкм.
Среднее волокно: диаметр 10–20 мкм.
Тонкое волокно (текстильное): диаметр 3–10 мкм. Волокна диаметром менее 4 мкм называются сверхтонкими.
Разный диаметр влияет не только на свойства волокна, но и на технологию производства, выход продукции и себестоимость. Волокна диаметром 5–10 мкм обычно используются для текстильных изделий, а диаметром 10–14 мкм — более подходят для ровинга, нетканых материалов, рубленых матов.
(2) По специальным свойствам волокна: Это относительно новые типы волокон, разработанные для специальных применений и обладающие особыми превосходными свойствами. Основные виды: высокопрочное стекловолокно; высокомодульное стекловолокно; термостойкое стекловолокно; щелочестойкое стекловолокно; кислотостойкое стекловолокно; обычное стекловолокно (бесщелочное и среднещелочное); оптическое волокно; низкодиэлектрическое стекловолокно; электропроводящее волокно и т.д.
(3) По составу стекла:
Бесщелочное волокно (E-стекло): Содержание оксидов щелочных металлов (R?O) менее 0,8%. Является алюмоборосиликатным стеклом. Обладает excellent химической стойкостью, электроизоляционными свойствами и прочностью.
Высокощелочное волокно: Содержание R?O равно или превышает 15%.
(4) По размеру ячейки и массе (весу): Классифицируется по массе сетки на квадратный метр. Бывают легкие и тяжелые сетки.
Размер ячейки: 10×10 мм, 8×8 мм, 7×7 мм, 5×5 мм, 4×4 мм, 3×3 мм.
Масса на м2: от 30 до 160 грамм.
3. Механический анализ армирования стеклосеткой

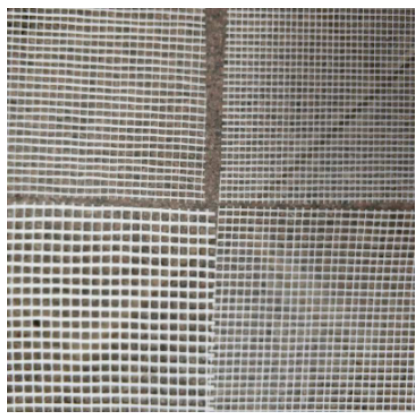

Рисунки 3 и 4 демонстрируют различные виды стеклосеток. Механические свойства этих разных типов сеток значительно отличаются. При практическом использовании выбор конкретной стеклосетки зависит от характера трещин на поверхности камня.
Рис. 3
Рис. 4

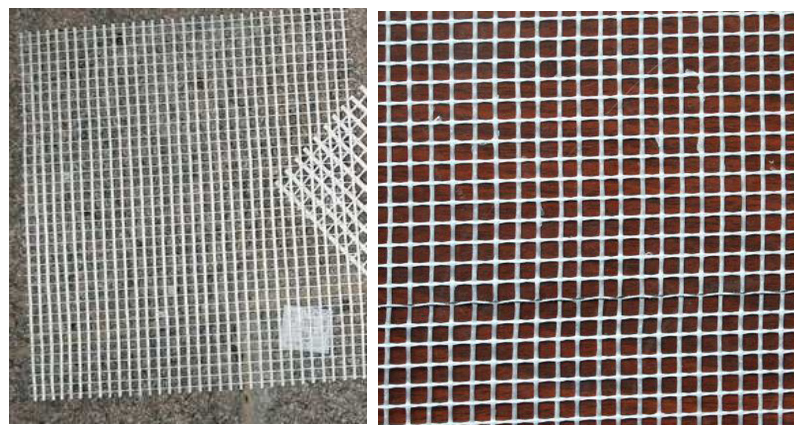

На рисунках 5 и 6 показаны два вида стеклосеток. У сетки на рис. 5 ячейки мелкие, плотность нитей основы и утка высокая; у сетки на рис. 6 — наоборот: ячейки крупные, плотность нитей низкая. Следовательно, прочность сетки с рис. 5 выше, чем у сетки с рис. 6, и её армирующий эффект для камня лучше.
Рис. 5 Рис. 6
4. Технология армирования сеткой
Операционная последовательность армирования камня сеткой: очистка поверхности плиты → просушка/сушка поверхности плиты → выбор сетки → укладка сетки → раскрой сетки → приготовление смолы → нанесение смолы → отверждение смолы → (при необходимости) переворот плиты.
В этом процессе наиболее важными этапами являются просушка/сушка поверхности плиты, выбор и укладка сетки. Если поверхность плиты не высушена, наличие влаги или высокая влажность серьёзно ухудшат адгезию смолы, а значит, и сцепление сетки с плитой, и сетка не выполнит свою армирующую функцию. Выбор сетки должен основываться на состоянии трещин на поверхности камня — правильный подбор материала позволяет полностью раскрыть армирующий потенциал стеклосетки. Сетку необходимо укладывать ровно, без складок и вздутий.
- Распространённые технические параметры стеклосетки
Технические параметры стекловолоконной (армирующей) сетки ООО «Гуйчжоу Гуангри Технолоджи»:
| Тип ячейки
(мм) |
Поверхностная плотность
(г/м2) |
Диаметр рулона | квадратный метр | ||
| 20GP | 40GP | 40HC | |||
| 4*4 and 5*5 | 160 | 17cm | 50000 | 100000 | 115000 |
| 4*4 and 5*5 | 145 | 16.5cm | 52000 | 105000 | 125000 |
| 4*4 and 5*5 | 130 | 16cm | 55000 | 115000 | 130000 |
| 4*4 and 5*5 | 110 | 15cm | 60000 | 125000 | 150000 |
| 4*4 and 5*5 | 100 | 15cm | 60000 | 125000 | 150000 |
| 4*4 and 5*5 | 80 | 14cm | 70000 | 145000 | 170000 |
| 4*4 and 5*5 | 60 | 13.5cm | 75000 | 155000 | 185000 |
6. Области применения стеклосетки
Стеклосетка в основном применяется для:
Укрепления тыльной стороны мраморных слэбов.
Укрепления тыльной стороны изделий из инкрустации (панно) и мозаики.
Укрепления тыльной стороны камня для фасадных работ.
Укрепления камня с гидроизоляционным тыльным покрытием.
Рис. 7
7. Качество армирования стеклосеткой
(1) Поверхность стеклосетки должна быть ровной.
(2) Смола должна полностью покрывать сетку, распределяться по её поверхности равномерно, без наплывов и комков.
(3) Края стеклосетки должны быть ровно обрезаны.
(4) Стеклосетка должна быть прочно склеена с камнем, обладая высокой адгезионной прочностью.
Армирование трещиноватого мрамора стеклосеткой позволяет значительно повысить его прочность, снизить процент брака и тем самым увеличить коэффициент использования мрамора. Одновременно это уменьшает количество случаев раскалывания и повреждения мрамора в процессе производства, обработки, погрузки, транспортировки и монтажа, обеспечивая его целостность и отличное состояние.
8.Как с нами связаться?
Эл. почта: info@guangrifrp.com
Тел.: +86-15089178426
WhatsApp: +8615089178426
Чтобы узнать больше деталей о продукции из стеклосетки и её областях применения, пожалуйста, напишите нам на почту!
