1. Бесщелочной состав
Применяется E-стекло (содержание оксидов щелочных металлов ≤ 0,8 %) или ECR-стекло (бесборная рецептура), основные компоненты — SiO₂ (52–56 %), Al₂O₃ (12–16 %), CaO (16–25 %) и другие природные минеральные материалы. Благодаря исключению бора из состава, ECR-стекло не только снижает воздействие на окружающую среду в процессе производства, но и значительно превосходит традиционное E-стекло по водостойкости (в 7–8 раз выше) и кислотостойкости (превосходит среднещелочное стекло), что делает его пригодным для эксплуатации в прибрежных зонах с повышенной влажностью или в условиях химически агрессивной среды.

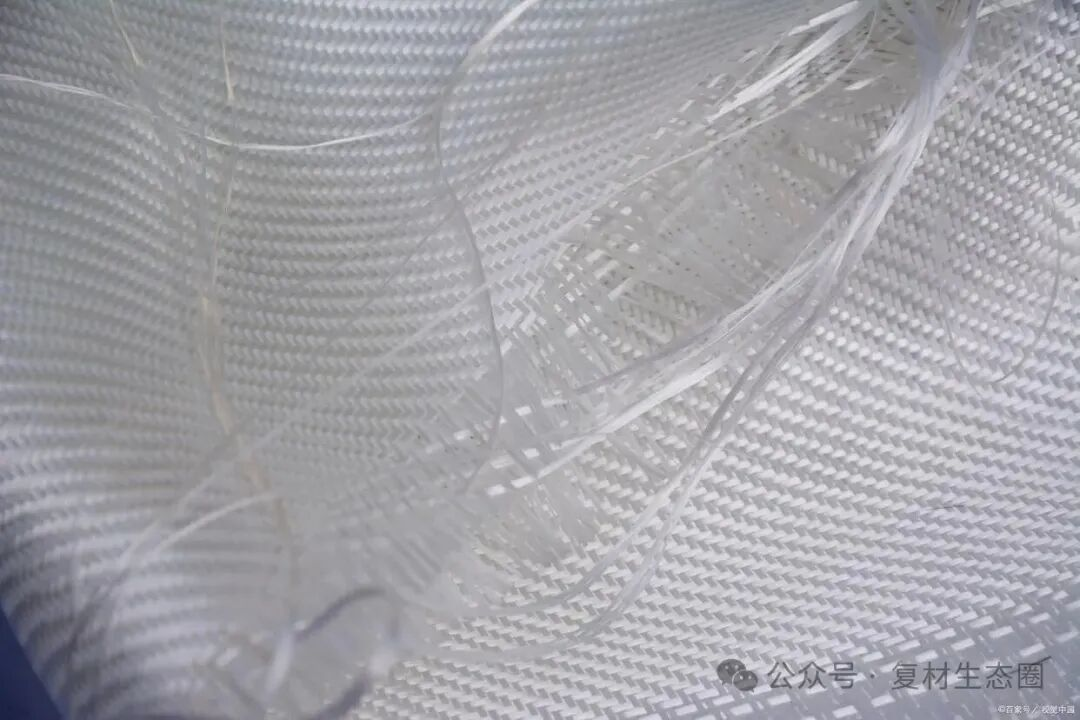

2. Высокая прочность и малый вес

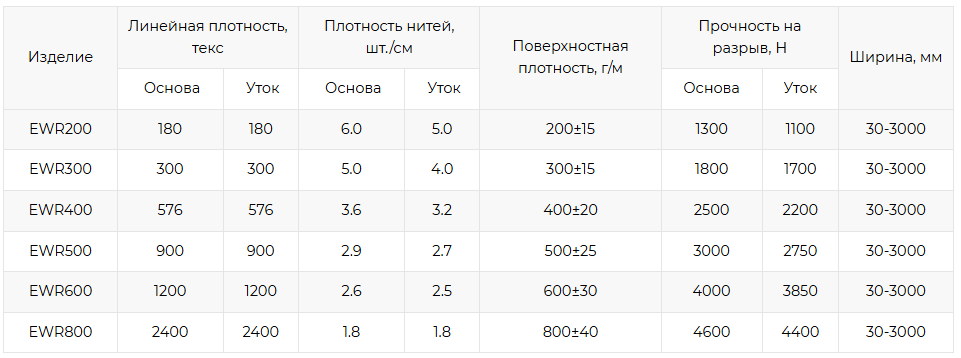

Сверхтонкое бесщелочное стекловолокно с диаметром элементарных нитей 5–9 мкм обладает пределом прочности при растяжении 3400–3500 МПа, модулем упругости 72–76 ГПа и плотностью 2,54 г/см³. По удельной прочности (отношение прочности к плотности) оно сопоставимо с алюминиевыми сплавами и в 4 раза превосходит традиционные стальные материалы. Например, масса намоточного слоя из бесщелочного стекловолокна для 45-литрового баллона для хранения водорода составляет всего 28 кг, что на 60 % легче стального баллона.
3. Технология производства с низким уровнем выбросов
Комбинированный метод — кислородное горение + электроподогрев — позволяет поддерживать температуру плавления в диапазоне 1500–1600 °C, снижая энергопотребление более чем на 20 % по сравнению с традиционным воздушным горением. Удельный совокупный расход энергии на тонну ровинга снижен до 0,58 т условного топлива, а удельные выбросы CO₂ составляют 0,81 т CO₂ на тонну продукции.
Использование природного сырья — кварцевого песка, пирофиллита и других минералов, мировые запасы которых превышают 100 млрд тонн, — позволяет отказаться от зависимости от нефтехимического сырья, характерной для производства углеродного волокна. При этом совокупный углеродный след на всём жизненном цикле продукции на 60 % ниже, чем у углеродного волокна.
